Lắp đặt camera lùi ô tô tích hợp định vị GPS và tính năng chống trộm là một giải pháp nâng cấp toàn diện, giúp bạn vừa cải thiện tầm nhìn khi lùi xe, vừa giám sát hành trình và bảo vệ tài sản từ xa. Quá trình này đòi hỏi sự kết hợp giữa kỹ thuật lắp đặt phần cứng và đấu nối điện tử cơ bản. Bằng cách tự thực hiện tại nhà, bạn không chỉ tiết kiệm chi phí mà còn hiểu rõ hơn về hệ thống điện trên phương tiện của mình. Tuy nhiên, để đảm bảo an toàn tuyệt đối cho hệ thống điện nguyên bản, việc tuân thủ các nguyên tắc kỹ thuật và quy trình an toàn là bắt buộc.
Hệ thống tích hợp này hoạt động dựa trên sự phối hợp của ba thành phần chính: mắt camera ghi hình phía sau, module định vị GPS nhận tín hiệu vệ tinh, và bộ cảm biến chống trộm kích hoạt cảnh báo. Việc lắp đặt thành công đòi hỏi bạn phải đi dây cáp xuyên suốt từ đuôi xe lên khoang lái, kết nối chính xác các nguồn điện khác nhau và thiết lập phần mềm quản lý trên điện thoại hoặc màn hình trung tâm. Trước khi bắt đầu, hãy chắc chắn rằng bạn đã chuẩn bị đầy đủ dụng cụ và nắm vững sơ đồ mạch điện của thiết bị.
Chuẩn bị dụng cụ và thiết lập an toàn điện
Để quá trình lắp đặt diễn ra liền mạch và không gây hư hại cho các chi tiết nội thất, việc chuẩn bị đầy đủ dụng cụ chuyên dụng là bước đầu tiên không thể bỏ qua. Bạn cần trang bị một bộ tuốc nơ vít nhiều kích cỡ, kìm cắt dây, kìm tuốt dây chuyên dụng, băng keo điện chất lượng cao, ống co nhiệt để cách điện mối nối, và đặc biệt là bộ dụng cụ cậy nhựa nội thất bằng nhựa cứng. Sử dụng dụng cụ cậy nhựa chuyên dụng sẽ giúp bạn tháo các tấm ốp cửa, ốp trần xe mà không làm trầy xước bề mặt sơn hoặc làm gãy các lẫy nhựa nguyên bản.

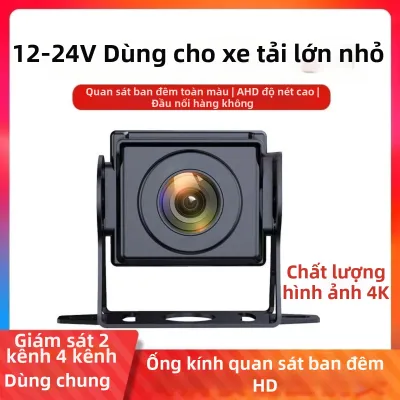

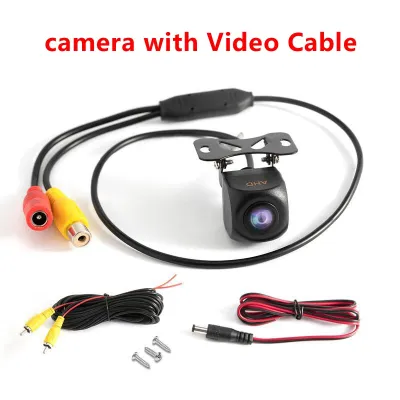

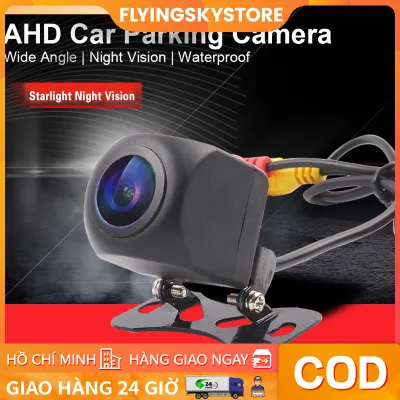

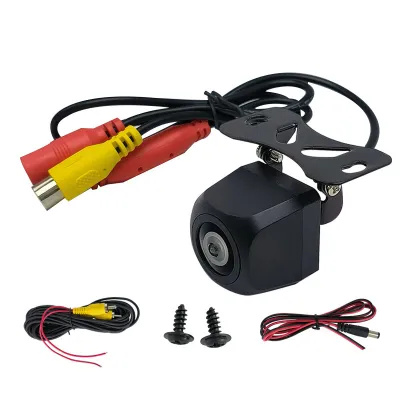

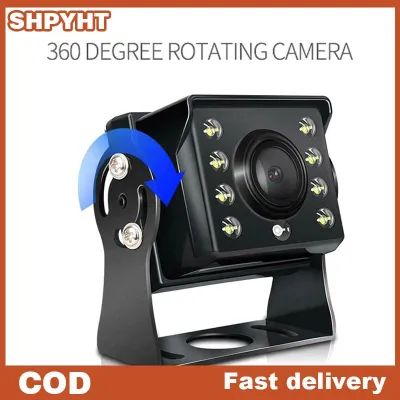

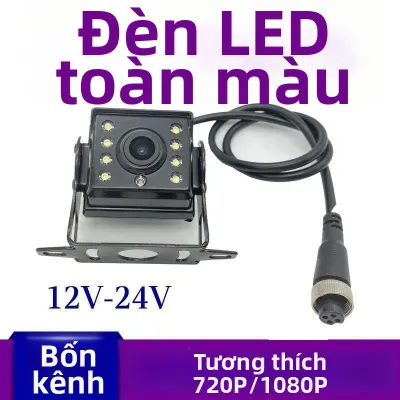

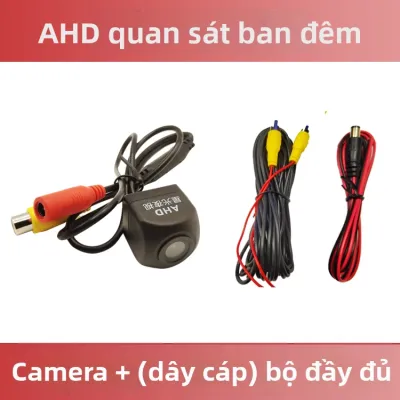

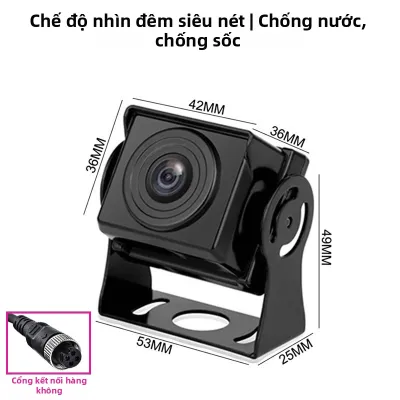

Sản phẩm được đề cập trong cẩm nang này
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Quy tắc an toàn tối quan trọng trước khi chạm vào bất kỳ dây điện nào trên xe là ngắt kết nối cực âm của ắc quy. Việc này giúp triệt tiêu hoàn toàn dòng điện trong xe, ngăn ngừa nguy cơ chập mạch, cháy cầu chì hoặc nghiêm trọng hơn là làm hỏng các module điều khiển điện tử nhạy cảm như ECU hay BCM. Hãy dùng cờ lê phù hợp để nới lỏng ốc cực âm, nhấc dây cáp ra ngoài và bọc đầu cáp bằng một miếng vải khô để tránh vô tình tiếp xúc lại với cực bình trong quá trình thao tác.
Tiếp theo, bạn cần dành thời gian nghiên cứu kỹ lưỡng sơ đồ đấu nối đi kèm trong hộp sản phẩm của nhà sản xuất. Sơ đồ này là chỉ dẫn duy nhất giúp bạn xác định chính xác chức năng của từng sợi dây: dây nào là nguồn cấp trực tiếp (Constant 12V), dây nào là nguồn kích hoạt khi bật khóa điện (ACC), dây nào là dây tín hiệu hình ảnh, và dây nào kết nối với hệ thống cảnh báo chống trộm. Việc hiểu rõ yêu cầu về điện áp và cường độ dòng điện của thiết bị sẽ giúp bạn lựa chọn vị trí trích xuất nguồn điện phù hợp và an toàn nhất trên xe.
Các bước cố định camera lùi và module GPS
Vị trí lắp đặt mắt camera lùi quyết định trực tiếp đến hiệu quả quan sát và độ an toàn khi bạn lùi xe. Vị trí lý tưởng nhất thường là khu vực phía trên biển số xe, sát với nút mở cốp hoặc đèn soi biển số. Tại đây, camera sẽ có góc nhìn bao quát rộng nhất, ít bị che khuất bởi các chi tiết thân vỏ và hạn chế tối đa điểm mù phía sau xe. Bạn cần cố định giá đỡ camera thật chắc chắn bằng ốc vít đi kèm hoặc băng keo chuyên dụng hai mặt siêu dính, đảm bảo camera không bị rung lắc hoặc lệch góc chiếu khi xe di chuyển qua các đoạn đường xóc.
Kỹ thuật đi dây cáp tín hiệu từ đuôi xe lên khoang lái đòi hỏi sự kiên nhẫn và tỉ mỉ để vừa đảm bảo thẩm mỹ vừa bảo vệ đường dây khỏi các tác động vật lý. Bạn nên luồn dây cáp qua các gioăng cao su nguyên bản ở cửa cốp sau để ngăn nước mưa rò rỉ vào bên trong xe. Sau đó, hãy đi dây dọc theo trần xe hoặc luồn dưới các tấm ốp bục cửa (ốp bệ bước chân), sử dụng dây rút nhựa để cố định cáp vào bó dây nguyên bản của xe. Tuyệt đối tránh đi dây qua các khu vực có chi tiết chuyển động như cơ cấu gập ghế, bản lề cửa, hoặc gần các nguồn nhiệt cao như đường ống xả dưới gầm xe.
Đối với module GPS, khả năng thu bắt tín hiệu vệ tinh phụ thuộc rất lớn vào vị trí đặt thiết bị. Module này cần được đặt ở một vị trí thông thoáng, hướng mặt thu tín hiệu lên phía bầu trời và không bị che chắn bởi các tấm kim loại dày. Vị trí tối ưu là đặt ngay dưới bảng taplo (phía trên cụm đồng hồ hoặc đầu DVD) hoặc dán sát vào góc kính lái phía trước. Hãy cố định module bằng băng keo hai mặt để tránh tiếng lọc cọc phát ra khi xe di chuyển, đồng thời đảm bảo dây dẫn tín hiệu từ module về bộ điều khiển trung tâm được đi gọn gàng, không cản trở tầm nhìn của người lái.
Nguyên tắc đấu nối nguồn và tích hợp chống trộm
Hệ thống camera lùi tích hợp GPS và chống trộm đòi hỏi một cơ chế cấp nguồn phức tạp hơn so với camera lùi thông thường. Bạn cần phân biệt rõ ba loại nguồn điện cần thiết: nguồn nuôi camera lùi (thường được kích hoạt từ đèn lùi khi bạn vào số R), nguồn nuôi module GPS và bộ chống trộm (cần nguồn cấp liên tục 12V trực tiếp từ ắc quy để duy trì hoạt động giám sát ngay cả khi tắt máy), và nguồn ACC (chỉ có điện khi bật khóa xe để kích hoạt các tính năng hành trình). Việc xác định đúng các nguồn này bằng đồng hồ đo vạn năng (multimeter) trước khi đấu nối là bước bắt buộc để tránh đấu nhầm gây hỏng thiết bị.
Khi tiến hành đấu nối, nguyên tắc hàng đầu là bảo vệ tối đa hệ thống điện nguyên bản của xe và hạn chế việc cắt, trích dây trực tiếp. Thay vì cắt đôi dây điện của xe để nối dây thiết bị, bạn nên sử dụng các phụ kiện chuyên dụng như cầu chì phân nhánh (fuse tap) để lấy nguồn trực tiếp từ hộp cầu chì trong khoang cabin. Nếu bắt buộc phải trích dây, hãy sử dụng kẹp nối dây chuyên dụng hoặc tuốt nhẹ lớp vỏ cách điện, quấn chặt mối nối, sau đó hàn thiếc và bọc kín bằng ống co nhiệt kết hợp băng keo điện để đảm bảo mối nối không bị lỏng hoặc oxy hóa theo thời gian do độ ẩm.
Việc tích hợp cảm biến chống trộm yêu cầu bạn phải kết nối chính xác các đầu dây tín hiệu với cảm biến rung hoặc công tắc cửa của xe theo đúng sơ đồ của nhà sản xuất. Cảm biến rung nên được gắn chặt vào khung kim loại chắc chắn bên trong bảng điều khiển hoặc dưới ghế lái để cảm nhận chính xác các lực tác động vật lý lên thân xe. Nếu hệ thống chống trộm có tính năng ngắt động cơ hoặc còi báo động ngoài, hãy đảm bảo các rơ-le trung gian được đấu nối đúng kỹ thuật, cách ly hoàn toàn dòng điện điều khiển với dòng điện động lực để tránh gây quá tải cho hệ thống điện của xe.
Kiểm tra, nghiệm thu và cài đặt thông số
Sau khi hoàn tất việc đi dây và đấu nối, trước khi lắp lại các tấm ốp nhựa nội thất, bạn cần tiến hành quy trình kiểm tra và nghiệm thu toàn diện. Hãy kết nối lại cực âm ắc quy, khởi động xe và vào số lùi (số R) để kiểm tra hoạt động của camera lùi. Màn hình hiển thị phải ngay lập tức chuyển sang hình ảnh phía sau xe với độ nét cao, không bị nhiễu sóng, sọc màn hình hay trễ hình. Bạn cũng cần đánh giá xem vạch chia khoảng cách trên màn hình có khớp với thực tế hay không và kiểm tra khả năng hiển thị của camera trong điều kiện thiếu sáng hoặc ban đêm để điều chỉnh góc nghiêng của mắt camera nếu cần thiết.
Tiếp theo là bước xác nhận tín hiệu của module định vị GPS. Bạn cần tải ứng dụng quản lý tương thích lên điện thoại thông minh, đăng nhập tài khoản và kiểm tra xem thiết bị có hiển thị đúng vị trí hiện tại của xe trên bản đồ hay không. Hãy lái xe thử nghiệm một vòng ngắn ở khu vực thông thoáng để đánh giá độ nhạy, độ chính xác của tọa độ và độ trễ cập nhật dữ liệu hành trình trên ứng dụng. Nếu bản đồ hiển thị sai lệch quá nhiều hoặc mất kết nối liên tục, bạn cần kiểm tra lại vị trí đặt module GPS xem có bị che khuất bởi các chi tiết kim loại hay không.
Cuối cùng, việc thiết lập thông số cho hệ thống chống trộm là cực kỳ quan trọng để đảm bảo tính năng này hoạt động hiệu quả mà không gây phiền toái. Bạn cần truy cập vào phần cài đặt trên ứng dụng hoặc sử dụng các nút điều chỉnh vật lý trên bộ điều khiển để thiết lập độ nhạy của cảm biến rung. Nếu đặt độ nhạy quá cao, hệ thống sẽ liên tục phát báo động giả khi có tiếng sấm sét, tiếng xe tải lớn đi qua hoặc khi trời mưa to. Hãy điều chỉnh ngưỡng cảm biến ở mức vừa phải, đủ để kích hoạt cảnh báo khi có lực tác động mạnh như cạy cửa, đập kính hoặc cố tình dịch chuyển xe.
Khi nào cần dừng lại và nhờ thợ chuyên nghiệp?
Mặc dù việc tự lắp đặt camera lùi tích hợp GPS mang lại nhiều trải nghiệm thú vị, nhưng hệ thống điện trên các dòng xe hiện đại ngày càng trở nên phức tạp. Nếu trong quá trình tìm hiểu sơ đồ mạch điện của xe, bạn phát hiện xe sử dụng hệ thống mạng giao tiếp CAN bus phức tạp và thiết bị bạn mua không đi kèm module giải mã (Canbus decoder) tương thích, hãy dừng lại ngay lập tức. Việc tự ý đấu nối can thiệp vào đường truyền tín hiệu CAN bus mà không có kiến thức chuyên môn có thể dẫn đến lỗi hệ thống điều khiển trung tâm, làm tê liệt các chức năng khác của xe.
Bên cạnh đó, bạn tuyệt đối không được tự ý can thiệp, cắt trích dây hoặc tháo dỡ các khu vực liên quan đến hệ thống an toàn chủ động, hệ thống túi khí (thường có ký hiệu SRS trên các cột chữ A, B, C hoặc vô lăng) và các module điều khiển thân vỏ quan trọng. Việc thao tác sai lệch tại các khu vực này có thể vô tình kích hoạt túi khí gây chấn thương nguy hiểm hoặc làm mất tác dụng của hệ thống bảo vệ khi xảy ra va chạm.
Nếu chiếc xe của bạn là xe mới mua và vẫn đang trong thời hạn bảo hành chính hãng, việc tự ý thay đổi cấu trúc đường dây điện có thể dẫn đến việc bị từ chối bảo hành đối với toàn bộ hệ thống điện của xe. Trong trường hợp này, hoặc khi bạn cần tích hợp sâu camera lùi vào màn hình giải trí nguyên bản của xe vốn đòi hỏi phải giải mã phần mềm phức tạp, giải pháp an toàn và tối ưu nhất là mang xe đến các trung tâm dịch vụ hoặc gara chăm sóc xe chuyên nghiệp để được hỗ trợ lắp đặt bởi các kỹ thuật viên có tay nghề.
Câu hỏi thường gặp (FAQ)
Camera lùi tích hợp GPS có làm hao bình ắc quy khi đỗ xe lâu không?
Thiết bị định vị GPS và hệ thống chống trộm bắt buộc phải tiêu thụ một lượng điện năng nhỏ ngay cả khi xe đã tắt máy để duy trì khả năng giám sát liên tục. Tuy nhiên, dòng điện chờ của các thiết bị hiện đại thường rất nhỏ (chỉ vài miliampe) nên sẽ không làm cạn kiệt ắc quy nếu xe được sử dụng hàng ngày. Để bảo vệ bình ắc quy khi bạn có kế hoạch đỗ xe lâu ngày không sử dụng (trên một tuần), bạn nên kiểm tra thông số dòng chờ ghi trên nhãn thiết bị và kích hoạt tính năng ngắt nguồn tự động hoặc chuyển thiết bị sang chế độ ngủ sâu (Deep Sleep) thông qua ứng dụng quản lý khi điện áp bình giảm xuống dưới ngưỡng an toàn (thường là 11.8V).
Có thể tự lắp đặt cho các dòng xe có màn hình liền khối nguyên bản không?
Việc tự lắp đặt camera lùi cho các dòng xe trang bị màn hình liền khối nguyên bản thường gặp nhiều khó khăn do hệ thống thông tin giải trí của nhà sản xuất xe được thiết kế đóng kín và không tích hợp sẵn các cổng kết nối video tiêu chuẩn như RCA hay HDMI. Trước khi quyết định tự lắp, bạn cần kiểm tra kỹ hướng dẫn sử dụng của xe hoặc tháo màn hình để xác định xem có cổng chờ tín hiệu camera lùi hay không. Nếu không hỗ trợ, bạn sẽ cần phải mua thêm một bộ giải mã giao diện chuyên dụng (Video Interface) để chuyển đổi tín hiệu, hoặc cân nhắc giải pháp lắp đặt một màn hình phụ rời đặt trên taplo hoặc tích hợp gương chiếu hậu để hiển thị hình ảnh từ camera lùi một cách độc lập.
