Lắp đặt camera lùi cho ô tô là giải pháp nâng cấp thiết thực giúp mở rộng tầm quan sát phía sau, giảm thiểu điểm mù và tăng cường an toàn khi lùi đỗ xe. Việc tự thực hiện quy trình này tại nhà hoàn toàn khả thi nếu bạn nắm rõ sơ đồ mạch điện, chuẩn bị đầy đủ dụng cụ chuyên dụng và tuân thủ nghiêm ngặt các nguyên tắc an toàn kỹ thuật. Bằng cách tự đi dây và đấu nối, bạn không chỉ tiết kiệm chi phí dịch vụ mà còn hiểu rõ hơn về hệ thống điện trên phương tiện của mình.
Tuy nhiên, hệ thống điện trên mỗi dòng xe có những đặc thù riêng biệt về điện áp, chuẩn kết nối và cách bố trí khoang nội thất. Trước khi bắt đầu, việc nghiên cứu kỹ tài liệu kỹ thuật đi kèm của nhà sản xuất xe và thiết bị camera là bắt buộc để đảm bảo tính tương thích hoàn toàn, tránh nguy cơ chập cháy hoặc làm hỏng các linh kiện nguyên bản.
Chuẩn Bị Dụng Cụ Và Kiểm Tra Tương Thích
Để quá trình lắp đặt diễn ra liền mạch và không gây hư hại cho các chi tiết nhựa trong cabin, việc chuẩn bị đầy đủ bộ dụng cụ chuyên dụng là bước khởi đầu quan trọng. Bạn cần chuẩn bị sẵn tuốc nơ vít các cỡ, bộ cậy chốt nhựa nội thất chuyên dụng, kìm cắt tuốt dây, băng keo cách điện chất lượng cao, ống luồn dây và dây rút nhựa để cố định đường dây. Đặc biệt, một chiếc đồng hồ vạn năng là thiết bị bắt buộc phải có để đo đạc, xác định chính xác dòng điện và các cực âm dương, tuyệt đối không thực hiện đấu nối dựa trên phán đoán cảm tính.

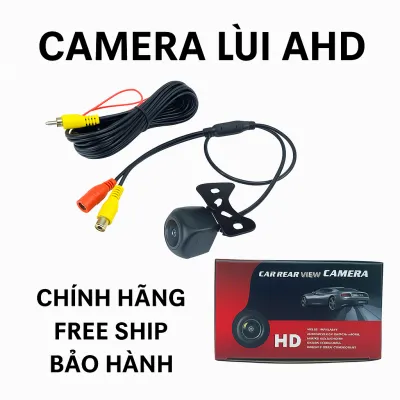

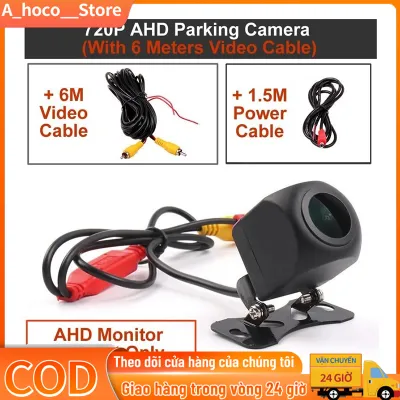

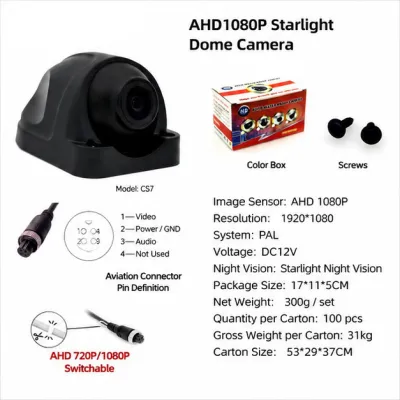

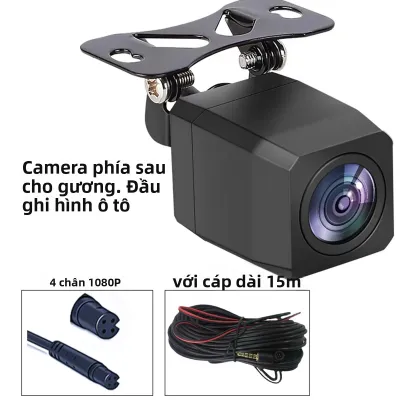

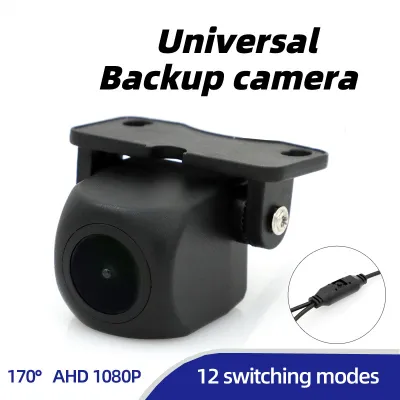

Sản phẩm được đề cập trong cẩm nang này
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Tiếp theo, hãy tiến hành kiểm tra chuẩn kết nối giữa camera lùi mới và màn hình hiển thị hiện tại trên xe, có thể là màn hình nguyên bản theo xe hoặc đầu DVD nâng cấp. Các dòng camera lùi phổ thông thường sử dụng jack cắm RCA màu vàng để truyền tín hiệu hình ảnh, đi kèm một dây kích nguồn màu đỏ. Bạn cần tháo nhẹ màn hình trung tâm để kiểm tra xem phía sau có sẵn cổng vào video hay không. Nếu màn hình nguyên bản sử dụng cổng kết nối chuyên biệt của hãng, bạn sẽ cần chuẩn bị thêm cáp chuyển đổi phù hợp trước khi tiến hành.
Cuối cùng, hãy mở sách hướng dẫn sử dụng xe hoặc tra cứu sơ đồ mạch điện chính hãng để xác định vị trí chính xác của cụm đèn lùi và hộp cầu chì liên quan. Việc này giúp bạn định hình trước lộ trình đi dây tối ưu nhất, đồng thời nhận biết được màu dây nguồn cấp cho bóng đèn lùi. Hiểu rõ sơ đồ điện nguyên bản của xe là ranh giới an toàn giúp bạn tránh can thiệp sai lệch vào các hệ thống điều khiển nhạy cảm khác.
Các Bước Lắp Đặt Camera Lùi Ô Tô Chi Tiết
Quy trình lắp đặt camera lùi đòi hỏi sự tỉ mỉ và tuân thủ đúng trình tự kỹ thuật để đảm bảo cả yếu tố thẩm mỹ lẫn độ bền vận hành. Trước khi chạm vào bất kỳ đầu dây điện nào, nguyên tắc an toàn tối thượng là phải tắt khóa điện và ngắt kết nối cực âm của ắc quy xe để triệt tiêu hoàn toàn nguy cơ chập mạch hoặc kích hoạt lỗi hệ thống. Sau khi đã ngắt điện an toàn, toàn bộ quá trình sẽ được triển khai tuần tự từ việc tháo ốp nhựa cốp sau, cố định mắt camera, đi dây dẫn tín hiệu dọc theo thân xe dưới các tấm ốp sàn, và cuối cùng là đấu nối hoàn thiện tại khu vực bảng điều khiển taplo.
Tháo Lắp Và Cố Định Mắt Camera
Vị trí lắp đặt mắt camera lùi quyết định trực tiếp đến góc quan sát và tính thẩm mỹ của đuôi xe. Các vị trí phổ biến và an toàn nhất thường là khu vực đèn soi biển số, gắn trực tiếp lên khung biển số hoặc phần ốp nhựa phía trên biển số xe. Một số dòng camera được thiết kế riêng để thay thế hoàn toàn cụm vỏ đèn soi biển số nguyên bản, giúp giữ nguyên phom dáng xe mà không cần khoan đục. Trong trường hợp phải khoan lỗ trên thanh trang trí bằng nhựa hoặc kim loại, bạn cần sử dụng mũi khoan khoét đi kèm của bộ sản phẩm, đồng thời xử lý mép khoan bằng chất chống rỉ sét chuyên dụng để bảo vệ lớp tôn xe khỏi tác động của độ ẩm.
Khi cố định mắt camera, việc lắp đặt đúng và khít gioăng cao su chống nước đi kèm là cực kỳ quan trọng nhằm ngăn nước mưa hoặc nước rửa xe xâm nhập vào bên trong vỏ xe hoặc thân camera. Hãy siết các ốc vít cố định với lực vừa tay; việc siết quá chặt có thể làm nứt vỡ phần vỏ nhựa của camera hoặc làm biến dạng gioăng cao su, dẫn đến mất khả năng chống nước. Ngoài ra, hãy chú ý điều chỉnh hướng camera hướng xuống dưới một góc vừa phải để có tầm nhìn bao quát mặt đường.
Trong quá trình định vị mắt camera, bạn phải đảm bảo thiết bị không che khuất các cảm biến lùi nguyên bản của xe hoặc làm sai lệch, che lấp các chữ số trên biển số xe theo quy định pháp luật về giao thông đường bộ. Camera lùi cần được đặt ở vị trí cân đối, thường là sát đường trung tuyến của đuôi xe để hình ảnh hiển thị không bị lệch góc quá nhiều về một bên, giúp người lái dễ dàng căn chỉnh khoảng cách khi lùi.
Đi Dây Nguồn Và Kết Nối Tín Hiệu
Việc đi dây dẫn từ đuôi xe lên cabin phía trước cần được thực hiện một cách khoa học để tránh tình trạng dây bị kẹt, đứt ngầm hoặc gây ra tiếng động lạch cạch khi xe di chuyển. Bạn nên luồn dây tín hiệu video và dây nguồn dọc theo đường dây điện nguyên bản của xe dưới các tấm ốp nhựa bệ cửa hoặc dưới thảm sàn. Sử dụng dây rút nhựa để cố định chặt chẽ đường dây sau mỗi khoảng 20 đến 30 cm, giữ cho dây luôn căng phẳng và không bị cọ xát vào các góc kim loại sắc nhọn của khung xe.
Khu vực bản lề cốp sau hoặc cửa hậu là vị trí nhạy cảm nhất vì phải co gập liên tục mỗi khi đóng mở cốp. Tại đây, bạn bắt buộc phải luồn dây qua ống cao su bảo vệ nguyên bản của xe hoặc bọc thêm ống gen bảo vệ chuyên dụng, đồng thời để dư một khoảng dây có độ chùng vừa phải. Nếu đi dây quá căng hoặc không có ống bọc bảo vệ, lực kéo liên tục khi mở cốp sẽ nhanh chóng làm đứt ngầm lõi đồng bên trong dây tín hiệu, gây mất hình ảnh đột ngột.
Để camera tự động bật sáng và truyền hình ảnh lên màn hình ngay khi bạn vào số lùi, hệ thống cần lấy nguồn điện kích hoạt từ đường dây cấp cho bóng đèn lùi. Hãy sử dụng đồng hồ vạn năng để đo và xác định chính xác dây dương (+) và dây âm (-) của đèn lùi khi xe đang ở trạng thái nổ máy và cài số R. Tuyệt đối không đoán cực điện dựa vào màu sắc của dây vì các hãng xe có quy ước màu dây rất khác nhau và có thể thay đổi theo từng đời xe. Sau khi xác định đúng, tiến hành trích dây và đấu nối dây nguồn của camera vào đường điện này, đảm bảo mối nối được bọc kín bằng băng keo cách điện.
Kết Nối Với Màn Hình Hiển Thị
Sau khi đường dây tín hiệu đã được dẫn an toàn lên khu vực taplo phía trước, bước tiếp theo là kết nối đầu jack RCA vào cổng vào camera phía sau màn hình hiển thị. Bên cạnh jack cắm tín hiệu hình ảnh màu vàng, bạn sẽ thấy một sợi dây màu đỏ ngắn thò ra từ đầu dây cáp tín hiệu. Sợi dây này cần được đấu nối trực tiếp vào chân nhận tín hiệu lùi của màn hình để màn hình nhận biết và tự động chuyển sang giao diện camera lùi khi có dòng điện từ đèn lùi cấp tới.
Tuy nhiên, một điều kiện dừng quan trọng cần lưu ý là đối với một số dòng xe sử dụng màn hình nguyên bản cao cấp của hãng, hệ thống có thể không hỗ trợ cổng vào AV-in tiêu chuẩn hoặc yêu cầu phải giải mã tín hiệu kỹ thuật số. Trong trường hợp này, việc cắm nối trực tiếp là không thể và bạn bắt buộc phải trang bị thêm một bộ giải mã tín hiệu chuyên dụng tương thích với đời xe, hoặc phải đưa xe đến các trung tâm dịch vụ kỹ thuật chuyên nghiệp để được hỗ trợ can thiệp phần mềm. Đừng cố gắng cắt chế hoặc đấu nối sai chuẩn vì có thể gây hỏng hóc vĩnh viễn cho bộ điều khiển màn hình trung tâm của xe.
Căn Chỉnh Góc Quay Và Kiểm Tra Hoạt Động
Khi tất cả các kết nối điện và tín hiệu đã hoàn tất, hãy kết nối lại cực âm của ắc quy để tiến hành bước căn chỉnh và kiểm tra vận hành thực tế. Hãy khởi động xe, đạp phanh chân và chuyển cần số sang vị trí R để kích hoạt hệ thống camera lùi. Quan sát màn hình hiển thị để đánh giá độ trễ từ lúc vào số đến khi hình ảnh xuất hiện, đồng thời kiểm tra độ sáng, độ tương phản và độ sắc nét của hình ảnh trong điều kiện ánh sáng thực tế.
Tiếp theo, bạn cần tiến hành tinh chỉnh góc nghiêng vật lý của mắt camera ở phía sau xe. Góc quay lý tưởng là khi màn hình hiển thị rõ ràng một phần mép của cản sau xe ở cạnh dưới cùng của khung hình, giúp bạn có một điểm mốc thực tế để ước lượng khoảng cách chính xác đến chướng ngại vật. Nếu camera có tích hợp các vạch chia khoảng cách, hãy đỗ xe trên một mặt phẳng và đặt các vật mốc ở khoảng cách thực tế phía sau để kiểm tra xem các vạch hiển thị trên màn hình có tương thích tương đối hay không.
Cuối cùng, hãy nổ máy xe và thử nhấn ga nhẹ để kiểm tra xem có hiện tượng nhiễu sọc, giật hình hoặc mất tín hiệu hay không. Hiện tượng nhiễu hình khi động cơ hoạt động thường xuất phát từ việc tiếp mát kém hoặc do nhiễu điện từ hệ thống đánh lửa và máy phát điện của xe. Nếu gặp tình trạng này, bạn cần kiểm tra lại điểm đấu nối mát của camera xem đã tiếp xúc tốt với phần khung kim loại trần của xe chưa, hoặc cân nhắc lắp thêm một bộ lọc nhiễu nguồn camera lùi để đảm bảo dòng điện cấp cho camera luôn ổn định.
Những Lưu Ý An Toàn Và Khi Nào Cần Thợ Chuyên Nghiệp
Tự lắp đặt phụ kiện điện tử trên ô tô mang lại nhiều trải nghiệm thú vị nhưng cũng tiềm ẩn những rủi ro nếu không tuân thủ các tiêu chuẩn an toàn kỹ thuật điện. Mọi mối nối dây điện trong quá trình lắp đặt tuyệt đối không được thực hiện bằng cách vặn xoắn sơ sài rồi quấn băng keo thông thường. Để đảm bảo độ bền trước rung động liên tục của xe và sự thay đổi nhiệt độ trong khoang nội thất, các mối nối nên được hàn chì chắc chắn hoặc sử dụng đầu cos ép chuyên dụng, sau đó bọc kín bằng ống co nhiệt và quấn thêm một lớp băng keo cách điện chống cháy bên ngoài.
Bên cạnh đó, có những giới hạn kỹ thuật mà bạn không nên tự ý can thiệp tại nhà để tránh làm mất quyền lợi bảo hành chính hãng hoặc gây hư hỏng nghiêm trọng cho hệ thống điều khiển của xe. Nếu xe của bạn được trang bị hệ thống camera 360 độ toàn cảnh nguyên bản, hệ thống hỗ trợ lái xe nâng cao tích hợp radar và camera kính lái, hoặc sử dụng mạng giao tiếp CAN-BUS phức tạp để giám sát và điều khiển toàn bộ hệ thống đèn, việc tự ý trích dây lấy nguồn có thể gây ra lỗi hệ thống nghiêm trọng. Trong những trường hợp này, việc dừng thao tác DIY và đưa xe đến các trung tâm dịch vụ kỹ thuật chuyên nghiệp là lựa chọn bắt buộc để đảm bảo an toàn cho phương tiện.
Các Câu Hỏi Thường Gặp (FAQ)
Lắp camera lùi có làm ảnh hưởng đến bảo hành xe không?
Việc lắp đặt thêm camera lùi về nguyên tắc chỉ ảnh hưởng đến chế độ bảo hành của riêng phần mạch điện hoặc các linh kiện bị can thiệp trực tiếp nếu xảy ra sự cố do lỗi đấu nối sai kỹ thuật. Nhà sản xuất xe không thể từ chối bảo hành toàn bộ các bộ phận cơ khí, động cơ hay hệ thống truyền động của xe chỉ vì bạn lắp thêm camera lùi. Để hạn chế tối đa rủi ro tranh chấp bảo hành, bạn nên ưu tiên lựa chọn các dòng camera lùi sử dụng bộ dây cắm jack zin hoàn toàn, không cắt trích hay đấu nối trực tiếp vào hệ thống dây điện nguyên bản của xe.
Camera lùi bị mờ hoặc nhiễu sóng khi trời mưa phải làm sao?
Khi gặp tình trạng hình ảnh bị mờ hoặc nhiễu trong điều kiện thời tiết mưa ẩm, bước đầu tiên bạn cần làm là dùng khăn mềm sạch để lau sạch bụi bẩn hoặc giọt nước bám trên bề mặt thấu kính ngoài của camera. Nếu hình ảnh vẫn mờ và xuất hiện quầng sương mù bên trong, có khả năng nước đã lọt vào bên trong thấu kính do gioăng chống nước bị hở hoặc camera bị giảm khả năng kháng nước sau thời gian dài sử dụng. Đối với trường hợp này, bạn có thể tháo camera ra để sấy khô và bọc thêm một lớp keo silicon chuyên dụng xung quanh các mép nối, hoặc chủ động thay thế bằng một mắt camera mới đạt tiêu chuẩn kháng nước cao từ IP68 trở lên để đảm bảo độ bền bỉ dưới mọi điều kiện thời tiết.
