Tự lắp đặt camera sau xe ô tô là giải pháp hiệu quả giúp nâng cao tầm nhìn, xóa bỏ điểm mù phía sau và hỗ trợ lùi đỗ xe an toàn. Quy trình này hoàn toàn có thể tự thực hiện tại nhà nếu bạn nắm rõ các bước đi dây, đấu nối nguồn điện và căn chỉnh góc quay chính xác. Tuy nhiên, để đảm bảo an toàn tuyệt đối cho hệ thống điện của xe, việc tuân thủ các nguyên tắc kỹ thuật và hướng dẫn từ nhà sản xuất là điều bắt buộc.
Bài viết này sẽ hướng dẫn chi tiết từng bước giúp bạn tự hoàn thiện việc lắp đặt thiết bị này một cách an toàn, thẩm mỹ và đúng kỹ thuật nhất.
Chuẩn Bị Dụng Cụ Và Kiểm Tra Tương Thích
Trước khi bắt tay vào thực hiện, bước đầu tiên và quan trọng nhất là kiểm tra tính tương thích của thiết bị. Bạn cần đối chiếu thông số kỹ thuật của camera sau với màn hình hiển thị (màn hình zin của xe hoặc màn hình Android lắp thêm) và hệ thống điện trên xe dựa theo sách hướng dẫn sử dụng đi kèm. Việc này giúp tránh tình trạng lệch pha về độ phân giải hoặc xung đột giao thức kết nối tín hiệu.

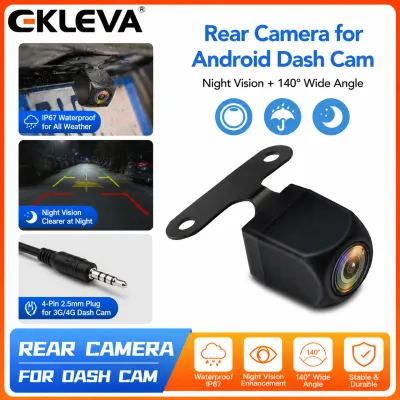

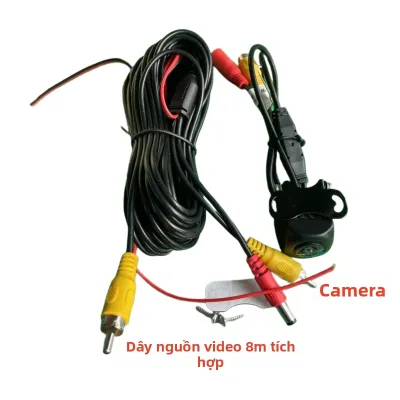

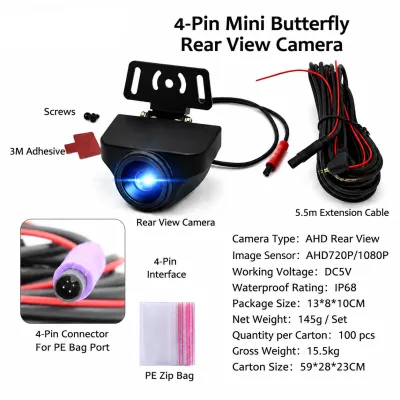

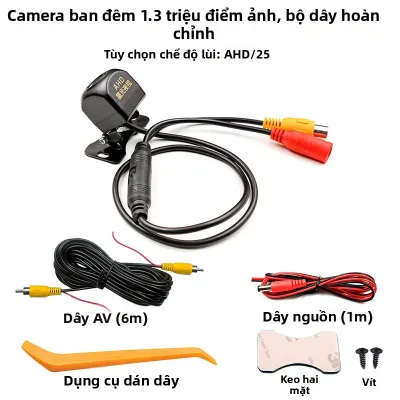

Sản phẩm được đề cập trong cẩm nang này
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Để quá trình lắp đặt diễn ra liền mạch, hãy chuẩn bị đầy đủ các dụng cụ chuyên dụng sau:
- Bộ dụng cụ cạy nhựa ô tô: Giúp tháo các tấm ốp nội thất mà không làm trầy xước sơn hay gãy lẫy nhựa.
- Tuốc nơ vít và cờ lê: Phù hợp với các ốc vít trên ốp cốp và vị trí gắn biển số.
- Băng keo điện chất lượng cao: Dùng để cách điện các mối nối dây.
- Ống luồn dây điện (ống ruột gà): Bảo vệ đường dây khỏi ma sát và tác động môi trường.
- Đồng hồ vạn năng: Thiết bị bắt buộc để đo và xác định chính xác nguồn điện.
Trước khi chạm vào bất kỳ dây dẫn nào, hãy thực hiện bước an toàn tối quan trọng: ngắt kết nối cực âm của bình ắc quy. Hành động này giúp triệt tiêu hoàn toàn nguy cơ chập cháy, bảo vệ các linh kiện điện tử nhạy cảm trên xe trong suốt quá trình thao tác.
Gắn Camera Và Đi Dây Ẩn Từ Cốp Xe Lên Taplo
Vị trí lắp đặt camera sau cần được tính toán kỹ lưỡng để vừa đảm bảo tính thẩm mỹ, vừa không cản trở việc đóng mở cốp xe. Thông thường, khu vực phía trên biển số xe hoặc ngay cạnh tay nắm mở cốp là vị trí lý tưởng nhất. Nơi này giúp camera có tầm nhìn bao quát tốt và được che chắn phần nào khỏi nước mưa trực tiếp.
Sau khi xác định vị trí, bạn tiến hành tháo tấm ốp nhựa bên trong cửa cốp xe bằng dụng cụ cạy nhựa chuyên dụng. Luồn dây tín hiệu của camera qua khe hở của đèn soi biển số hoặc lỗ luồn dây có sẵn của xe để đi vào bên trong khoang cốp. Hãy cố định thân camera tạm thời bằng băng dính hoặc gá nhẹ ốc vít để có thể điều chỉnh sau đó.
Kỹ thuật đi dây ẩn đòi hỏi sự kiên nhẫn để đảm bảo dây không bị lộ ra ngoài gây mất thẩm mỹ. Bạn sẽ dẫn dây đi dọc theo phần sườn xe, luồn dưới các gioăng cao su cửa và tấm ốp trần hoặc ốp sàn xe. Tại các điểm chuyển hướng hoặc khu vực bản lề cốp xe (nơi thường xuyên chuyển động), bắt buộc phải luồn dây vào trong ống bảo vệ cao su có sẵn của xe hoặc sử dụng ống luồn chuyên dụng để tránh tình trạng dây bị co kéo, dập gãy sau thời gian dài sử dụng.
Trong suốt lộ trình đi dây từ phía sau lên khoang lái, hãy dùng dây rút nhựa để cố định dây camera chung với bó dây nguyên bản của xe. Điều này ngăn ngừa tiếng lạch cạch khó chịu phát ra khi xe di chuyển qua những đoạn đường xóc.
Đấu Nối Nguồn Điện Và Tín Hiệu Với Màn Hình Trung Tâm
Việc đấu nối nguồn điện yêu cầu sự chính xác tuyệt đối để thiết bị hoạt động ổn định và không gây ảnh hưởng đến hệ thống điện nguyên bản. Bạn cần xác định rõ sơ đồ mạch điện của camera, thông thường sẽ bao gồm dây nguồn (thường là màu đỏ), dây mát (màu đen) và dây kích tín hiệu lùi (thường là dây màu đỏ nhỏ đi liền với dây cáp tín hiệu video).
Tuyệt đối không được đoán chức năng của dây dựa vào màu sắc cảm quan, vì mỗi hãng xe có quy ước màu dây hoàn toàn khác nhau. Hãy bật chìa khóa xe (không nổ máy), vào số lùi và sử dụng đồng hồ vạn năng để đo và tìm đúng dây cấp nguồn cho đèn lùi (dây có điện áp khoảng 12V khi vào số lùi và về 0V khi thoát số lùi). Sau đó, đấu nối dây nguồn của camera vào đường dây này và quấn băng keo điện thật chặt.
Dây tín hiệu video (jack RCA hoặc cổng chuyên dụng) sẽ được cắm vào cổng vào camera lùi (thường ký hiệu là CAM-IN hoặc RC-IN) ở phía sau màn hình trung tâm. Đồng thời, dây kích lùi từ phía sau cũng cần được đấu nối với dây kích lùi của màn hình (thường ký hiệu là BACK hoặc REVERSE) để màn hình tự động chuyển sang giao diện camera khi bạn vào số lùi.
Nếu hệ thống điện trên xe của bạn thuộc thế hệ mới sử dụng giao thức điều khiển phức tạp (như hệ thống CAN bus) hoặc bạn không thể tìm thấy tài liệu hướng dẫn sơ đồ mạch điện chính xác, hãy dừng ngay thao tác tự đấu nối. Việc can thiệp sai lệch vào các hệ thống này có thể gây lỗi hệ thống điều khiển trung tâm, do đó hãy đưa xe đến các trung tâm dịch vụ chuyên nghiệp để được hỗ trợ.
Căn Chỉnh Góc Quay Và Cố Định Camera
Sau khi hoàn tất phần đấu nối cơ bản, hãy tạm thời kết nối lại cực âm bình ắc quy để tiến hành căn chỉnh góc quay trước khi cố định hoàn toàn các chi tiết. Khởi động xe, đạp phanh và chuyển cần số sang vị trí lùi (R) để màn hình hiển thị hình ảnh từ camera sau.
Một góc quay chuẩn cần đáp ứng các tiêu chí sau:
- Nhìn thấy rõ một phần mép cản sau (badosốc) của xe ở cạnh dưới màn hình để làm điểm mốc khoảng cách.
- Bao quát được toàn bộ chiều rộng của làn đường phía sau và các chướng ngại vật ở hai bên góc chữ A phía sau.
- Ống kính được hướng hơi chếch xuống dưới để hạn chế tối đa hiện tượng lóa mắt do ánh đèn pha của các phương tiện di chuyển phía sau vào ban đêm.
Khi đã đạt được góc nhìn ưng ý, hãy siết chặt các ốc vít cố định camera. Đối với các loại camera gắn ngoài, hãy bôi một lớp keo silicone chuyên dụng xung quanh phần chân đế hoặc lỗ khoan để đảm bảo độ kín nước tuyệt đối, ngăn ngừa nước mưa len lỏi vào bên trong vỏ xe gây rỉ sét.
Kiểm Tra Hoạt Động Và Xử Lý Lỗi Thường Gặp
Quy trình kiểm tra thực tế cần được thực hiện trong nhiều điều kiện khác nhau. Hãy thử nghiệm vào số lùi nhiều lần để đánh giá độ trễ hiển thị của hình ảnh (thông thường hình ảnh phải xuất hiện trong vòng dưới 1 giây sau khi vào số). Đồng thời, hãy kiểm tra chất lượng hình ảnh trong điều kiện thiếu sáng hoặc ban đêm để đảm bảo tính năng hồng ngoại hoặc bù sáng hoạt động tốt.
Trong trường hợp xảy ra sự cố, bạn có thể tự kiểm tra theo các hướng dẫn sau:
- Màn hình không hiển thị hình ảnh (màn hình đen hoặc báo No Signal): Kiểm tra lại jack cắm tín hiệu phía sau màn hình xem có bị lỏng không; dùng đồng hồ vạn năng đo lại xem dây nguồn đã có điện 12V khi vào số lùi chưa.
- Hình ảnh bị nhiễu, sọc hoặc nhấp nháy: Lỗi này thường do điểm tiếp mát (dây đen) không tốt hoặc do nhiễu từ máy phát điện của xe. Hãy thử đấu lại dây mát vào một vị trí kim loại trần trên khung xe hoặc lắp thêm bộ lọc nhiễu nguồn (camera filter).
- Camera không tự động bật khi lùi: Kiểm tra lại kết nối của dây kích lùi (REVERSE/BACK) ở phía sau màn hình.
Sau khi mọi thứ đã hoạt động hoàn hảo, hãy ngắt ắc quy một lần nữa để lắp lại toàn bộ các tấm ốp nhựa, gioăng cao su về vị trí cũ. Đảm bảo các lẫy nhựa được khớp hoàn toàn và không có tiếng kêu lọc cọc khi gõ nhẹ vào ốp. Cuối cùng, dọn dẹp sạch sẽ khoang nội thất và kết nối lại ắc quy để hoàn tất.
Những Lưu Ý An Toàn Và Bảo Dưỡng Định Kỳ
Trong quá trình lắp đặt và sử dụng, tuyệt đối không tự ý cắt trích hoặc can thiệp vào các module điều khiển điện tử quan trọng của xe như hộp đen (ECU), hệ thống túi khí hoặc hệ thống phanh ABS. Việc tự ý thay đổi kết cấu điện ở các khu vực nhạy cảm này có thể làm mất hiệu lực bảo hành chính hãng và tiềm ẩn nguy cơ mất an toàn nghiêm trọng khi vận hành.
Để duy trì tuổi thọ và độ sắc nét của camera sau, bạn nên thiết lập thói quen bảo dưỡng định kỳ:
- Vệ sinh ống kính camera bằng khăn mềm sợi microfiber ẩm, tránh dùng các hóa chất tẩy rửa mạnh hoặc khăn khô ráp vì dễ làm trầy xước lớp phủ chống lóa của thấu kính.
- Định kỳ 6 tháng một lần, hãy kiểm tra các điểm nối dây và jack cắm ở phía sau cốp xe xem có dấu hiệu bị ẩm ướt, lỏng lẻo hoặc oxy hóa hay không để kịp thời xử lý.
Câu Hỏi Thường Gặp (FAQ)
Có nên lấy nguồn trực tiếp từ ắc quy cho camera sau không?
Bạn không nên lấy nguồn trực tiếp từ bình ắc quy cho camera sau. Nếu đấu nối trực tiếp, camera sẽ luôn ở trạng thái hoạt động ngay cả khi xe đã tắt máy, dẫn đến nguy cơ hao kiệt bình ắc quy nhanh chóng, đặc biệt là khi xe để lâu không sử dụng. Hãy luôn tuân thủ thiết kế của nhà sản xuất bằng cách lấy nguồn từ đèn lùi hoặc nguồn ACC (nguồn chỉ có khi bật khóa xe) để đảm bảo an toàn cho hệ thống điện và tuổi thọ của bình điện.
Camera sau bị mờ khi trời mưa hoặc rửa xe phải làm sao?
Khi camera sau bị mờ sau khi đi mưa hoặc rửa xe, nguyên nhân thường do nước bám trên bề mặt ống kính hoặc hơi ẩm đã lọt vào bên trong do gioăng cao su bị hở. Đầu tiên, hãy dùng khăn mềm lau sạch bề mặt ngoài của ống kính. Nếu hình ảnh vẫn mờ và xuất hiện sương mù phía trong thấu kính, thiết bị của bạn đã bị vào nước. Lúc này, bạn cần tháo camera ra để sấy khô hoặc mang đến cửa hàng chuyên nghiệp để xử lý chống nước lại; trường hợp hư hỏng nặng do chập mạch bên trong, việc thay thế mắt camera mới là điều cần thiết.
