Nâng cấp trải nghiệm giải trí trên xe hơi bằng cách cải thiện hệ thống âm thanh là lựa chọn của nhiều chủ xe hiện nay. Khi thực hiện tối ưu hóa hệ thống loa ôtô xe hơi 12v, việc tích hợp thêm module Bluetooth và cổng USB không chỉ mang lại sự tiện nghi vượt trội mà còn giúp hiện đại hóa những chiếc xe đời cũ chưa được trang bị sẵn các kết nối không dây này. Tuy nhiên, việc tự can thiệp vào hệ thống điện của xe hơi luôn đi kèm với những tiêu chuẩn kỹ thuật nghiêm ngặt. Để đảm bảo quá trình nâng cấp diễn ra suôn sẻ, không gây ảnh hưởng đến hệ thống điều khiển trung tâm và đảm bảo an toàn phòng chống cháy nổ, việc nắm vững quy trình đấu nối và các nguyên tắc an toàn điện là điều vô cùng cần thiết.
Chuẩn Bị Dụng Cụ Và Quy Tắc An Toàn Điện 12V Trên Ô Tô
Trước khi bắt đầu bất kỳ thao tác đấu nối nào trên hệ thống điện của xe, việc chuẩn bị đầy đủ dụng cụ chuyên dụng và tuân thủ các quy tắc an toàn là bước quan trọng nhất nhằm bảo vệ cả thiết bị lẫn người thực hiện. Hệ thống điện trên ô tô tuy chỉ sử dụng điện áp 12V nhưng dòng điện (Ampe) của ắc quy rất lớn, hoàn toàn có khả năng gây ra các sự cố chập cháy nghiêm trọng nếu xảy ra hiện tượng ngắn mạch. Do đó, bạn cần chuẩn bị các dụng cụ kỹ thuật sau:
- Đồng hồ vạn năng (Multimeter): Đây là thiết bị bắt buộc phải có để đo đạc chính xác điện áp, xác định các đường dây nguồn và kiểm tra thông mạch, loại bỏ hoàn toàn việc phán đoán cảm tính.
- Kìm tuốt dây chuyên dụng: Giúp bóc tách lớp vỏ nhựa cách điện của dây dẫn một cách sạch sẽ mà không làm đứt gãy các sợi đồng mảnh bên trong, đảm bảo tiết diện dẫn điện của dây không bị suy giảm.
- Băng keo vải cách điện và ống co nhiệt (Heat shrink tubing): Ống co nhiệt là giải pháp tối ưu để bọc kín các mối nối điện trên xe hơi nhờ khả năng chống nước, chịu nhiệt và không bị bong tróc theo thời gian như băng keo điện thông thường.
- Cầu chì phụ gắn trên dây (Inline fuse): Linh kiện bảo vệ không thể thiếu để ngắt mạch ngay lập tức khi xảy ra hiện tượng quá dòng hoặc chập mạch ở thiết bị mới lắp thêm.
- Bộ dụng cụ tháo lắp taplo bằng nhựa: Giúp cạy mở các tấm ốp nội thất, mặt dưỡng đầu đĩa một cách dễ dàng mà không để lại vết trầy xước hay làm gãy các lẫy nhựa nguyên bản của xe.
Quy tắc an toàn cốt lõi mà bạn bắt buộc phải tuân thủ là luôn ngắt cực âm (-) của bình ắc quy trước khi chạm vào bất kỳ dây điện nào dưới taplo. Thao tác này giúp triệt tiêu hoàn toàn dòng điện chạy trong khung sườn xe, ngăn ngừa nguy cơ vô tình tạo ra tia lửa điện khi dụng cụ kim loại chạm vào các chi tiết kim loại của cabin.

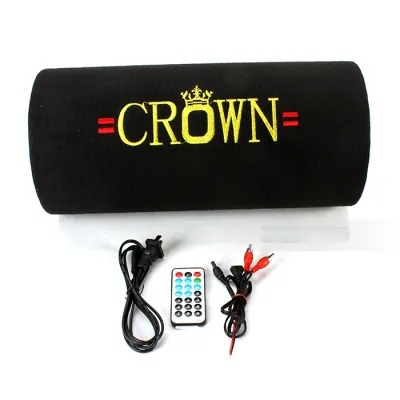

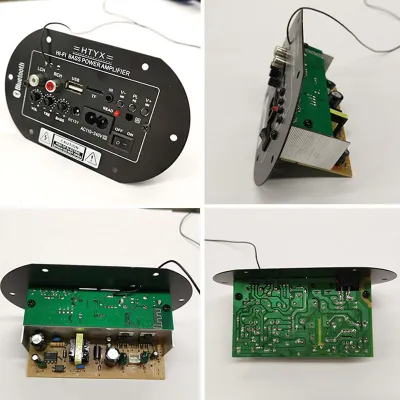

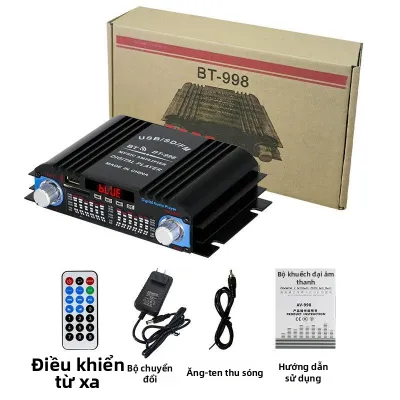

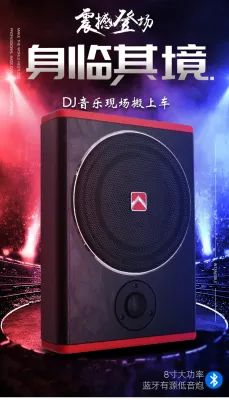

Sản phẩm được đề cập trong cẩm nang này
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Một lưu ý cực kỳ quan trọng khác là tuyệt đối không cắt đứt các đường dây điện nguyên bản của xe. Việc cắt dây không chỉ làm mất hiệu lực bảo hành của nhà sản xuất mà còn tiềm ẩn nguy cơ rò rỉ điện rất cao. Thay vào đó, hãy ưu tiên sử dụng các bộ giắc cắm chuyển đổi (harness adapters) tương thích với dòng xe của bạn để kết nối trực tiếp. Ngoài ra, bạn không bao giờ được phép đoán công dụng của dây điện dựa trên màu sắc của chúng. Mỗi hãng xe, thậm chí là mỗi đời xe của cùng một hãng, đều có sơ đồ mã màu dây hoàn toàn khác nhau. Mọi đường dây cần đấu nối đều phải được đo đạc, kiểm tra thông số kỹ thuật rõ ràng bằng đồng hồ vạn năng trước khi thực hiện đấu nối song song.
Cách Chọn Module Bluetooth Và Cổng USB Tương Thích Hệ Thống Loa Ôtô Xe Hơi 12V
Để đạt được chất lượng âm thanh tốt nhất và đảm bảo tính tương thích lâu dài với hệ thống loa ôtô xe hơi 12v, việc lựa chọn các module Bluetooth và cổng USB chất lượng cao là yếu tố quyết định. Thiết bị không phù hợp có thể gây ra hiện tượng méo tiếng, suy hao tín hiệu hoặc thậm chí làm hỏng đầu phát nguyên bản của xe.
Khi chọn mua module Bluetooth, bạn cần lưu ý các tiêu chí sau:
- Hỗ trợ chuẩn âm thanh không dây chất lượng cao: Hãy chọn các module tích hợp chuẩn Bluetooth từ 5.0 trở lên, hỗ trợ giao thức truyền tải âm thanh nâng cao (A2DP) và các bộ giải mã (codec) như aptX, AAC hoặc LDAC. Những chuẩn này giúp băng thông truyền tải tín hiệu âm nhạc từ điện thoại đến hệ thống loa được tối ưu hóa, giữ lại độ chi tiết và dải tần rộng của bản nhạc.
- Trang bị chip giải mã DAC độc lập: Các module giá rẻ thường tích hợp bộ chuyển đổi tín hiệu số sang tương tự (DAC) chất lượng thấp ngay bên trong chip Bluetooth chính, dẫn đến tiếng xè xè hoặc tiếng rít nền rất rõ khi nhạc nhỏ. Một module có chip DAC chuyên dụng độc lập sẽ xử lý tín hiệu mượt mà hơn, mang lại âm thanh sạch và trong trẻo.
- Dải điện áp hoạt động rộng và ổn định: Điện áp trên ô tô khi nổ máy và sạc bình thường dao động trong khoảng từ 12V đến 14.4V, thậm chí có thể sụt giảm mạnh khi đề nổ. Do đó, hãy chọn module hỗ trợ dải điện áp đầu vào rộng (thường là 9V – 24V) hoặc có sẵn mạch ổn áp để bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi sự dao động điện áp này.
Đối với cổng USB mở rộng, bạn cần phân biệt rõ hai loại công năng khác nhau để lựa chọn đúng thiết bị:
- Cổng sạc USB: Cần sử dụng các bộ hạ áp (buck converter) biến đổi dòng điện 12V của xe xuống điện áp 5V tiêu chuẩn của cổng USB (hoặc các mức điện áp cao hơn nếu hỗ trợ công nghệ sạc nhanh như Quick Charge hay Power Delivery). Thiết bị này phải có vỏ bọc tản nhiệt tốt vì quá trình hạ áp luôn sinh ra nhiệt lượng lớn.
- Cổng USB truyền dữ liệu: Nếu mục đích của bạn là cắm USB chứa các file nhạc lossless để phát trực tiếp qua đầu đĩa, cổng USB này phải được kết nối bằng cáp truyền dữ liệu chuyên dụng đi kèm với đầu phát hoặc hộp giải mã âm thanh của xe, tuyệt đối không được đấu nối trực tiếp vào nguồn điện 12V của xe vì sẽ làm cháy hỏng thiết bị lưu trữ ngay lập tức.
Cuối cùng, hãy kiểm tra kỹ bộ dây nguồn đi kèm với các module này. Hãy đảm bảo rằng đường dây dương (+) luôn có tích hợp sẵn vỏ chứa cầu chì bảo vệ với trị số phù hợp (thường từ 1A đến 3A tùy theo công suất tiêu thụ của module).
Các Bước Đấu Nối Module Bluetooth Vào Hệ Thống Âm Thanh
Quá trình đấu nối module Bluetooth cần được thực hiện một cách tuần tự, khoa học để đảm bảo tín hiệu âm thanh truyền đến hệ thống loa ô tô xe hơi 12v luôn rõ nét, không bị lẫn tạp âm và thiết bị hoạt động đồng bộ với hệ thống khởi động của xe.
Xác định nguồn điện bằng đồng hồ vạn năng
Bạn cần tìm được hai đường dây nguồn quan trọng phía sau đầu đĩa hoặc dưới bảng cầu chì của xe:
- Dây ACC (Accessory): Đây là dây cấp nguồn phụ, chỉ có điện áp 12V khi bạn vặn chìa khóa xe sang nấc ACC hoặc ON, và hoàn toàn mất điện khi bạn tắt khóa xe. Việc đấu nguồn dương (+) của module Bluetooth vào dây ACC là bắt buộc để đảm bảo module sẽ tự động tắt khi bạn rời xe, loại bỏ nguy cơ hao bình ắc quy.
- Dây B+ (Constant 12V): Dây này luôn duy trì điện áp 12V trực tiếp từ ắc quy kể cả khi xe đã tắt máy hoàn toàn. Tránh đấu dây nguồn chính của module Bluetooth vào đây trừ khi thiết bị của bạn có tính năng quản lý nguồn thông minh (chế độ ngủ sâu tự động khi không có kết nối).
Để xác định, hãy bật đồng hồ vạn năng sang thang đo điện áp DC (chọn dải 20V), kẹp que đen vào khung kim loại của xe và dùng que đỏ để đo từng chân dây trên giắc cắm đầu phát ở cả hai trạng thái tắt và bật khóa xe để xác nhận chính xác dây ACC.
Kết nối tín hiệu âm thanh (Audio Out)
Sau khi module Bluetooth nhận tín hiệu từ điện thoại, nó cần truyền tín hiệu âm thanh tương tự này vào đầu phát của xe.
- Nếu đầu phát nguyên bản của xe có cổng AUX phía sau (thường sử dụng jack 3.5mm hoặc giắc cắm nhiều chân chuyên dụng), hãy cắm đầu ra âm thanh của module vào cổng này.
- Nếu xe được trang bị amply hoặc đầu đĩa có cổng RCA (Low-level input), hãy sử dụng cáp chuyển đổi từ jack 3.5mm sang đầu RCA (hai đầu đỏ và trắng) để kết nối. Việc kết nối qua cổng RCA giúp đường truyền tín hiệu ổn định hơn, giảm thiểu tối đa hiện tượng suy hao tín hiệu âm thanh.
Thực hiện tiếp mát (Ground/GND)
Nối dây âm (-) của module Bluetooth vào điểm tiếp mát của xe. Điểm tiếp mát lý tưởng là một bu-lông bắt trực tiếp vào khung kim loại trần dưới taplo.
Trước khi bắt ốc, hãy dùng giấy nhám cạo sạch lớp sơn, rỉ sét hoặc bụi bẩn tại điểm tiếp xúc để đảm bảo kim loại tiếp xúc trực tiếp hoàn toàn. Một điểm tiếp mát kém hoặc lỏng lẻo là nguyên nhân chính gây ra dòng điện rò rỉ, tạo ra tiếng ù rè khó chịu phát ra từ loa khi động cơ hoạt động.
Điều kiện dừng khẩn cấp: Trong quá trình thực hiện, nếu bạn phát hiện các đường dây điện nguyên bản của xe có dấu hiệu bị nóng chảy vỏ nhựa, bị giòn gãy do lão hóa nhiệt, hoặc nếu bạn không thể tìm thấy một điểm tiếp mát an toàn dưới taplo, hãy dừng ngay việc lắp đặt. Hãy đưa xe đến các trung tâm dịch vụ âm thanh ô tô chuyên nghiệp để được kiểm tra hệ thống điện toàn diện trước khi tiếp tục nâng cấp.
Lắp Đặt Và Mở Rộng Cổng USB An Toàn Cho Nội Thất Xe
Việc bổ sung thêm cổng USB sạc hoặc cổng USB dữ liệu giúp không gian nội thất xe trở nên tiện nghi hơn rất nhiều. Tuy nhiên, việc đi dây và bố trí thiết bị cần tuân thủ nghiêm ngặt các quy tắc an toàn vận hành của xe hơi.
Khi đấu nối cổng USB sạc, bạn cần sử dụng module hạ áp (buck converter) chất lượng cao để chuyển đổi nguồn điện từ 12V xuống 5V. Hãy bọc module này trong hộp nhựa cách điện chịu nhiệt và cố định chắc chắn dưới taplo. Nguồn điện cấp cho module hạ áp này phải được lấy từ mạch ACC thông qua một cầu chì phụ riêng biệt. Tuyệt đối không được đấu chung nguồn với các hệ thống điều khiển điện tử nhạy cảm của xe như hệ thống túi khí (SRS), hệ thống phanh chống bó cứng (ABS), hay hộp điều khiển động cơ (ECU) để tránh nguy cơ gây nhiễu tín hiệu điều khiển hoặc kích hoạt các mã lỗi hệ thống nghiêm trọng.
Quy trình đi dây và cố định thiết bị cần được thực hiện tỉ mỉ:
- Hãy luồn các đường dây điện ẩn hoàn toàn phía sau các tấm ốp nhựa của taplo, đi dọc theo hông hộc để đồ bên phụ hoặc luồn dưới bệ tỳ tay trung tâm để dẫn cổng USB đến vị trí thuận tiện nhất cho người sử dụng.
- Sử dụng dây rút nhựa (zip ties) và băng keo vải chuyên dụng cho ô tô để bó gọn các sợi dây mới dọc theo các đường dây điện nguyên bản của xe. Việc này giúp ngăn ngừa tình trạng dây điện bị cọ xát vào các góc cạnh sắc nhọn của khung kim loại dưới taplo khi xe di chuyển, tránh nguy cơ mài mòn vỏ nhựa gây chập điện sau thời gian dài sử dụng. Đồng thời, cố định chặt dây cũng giúp triệt tiêu hoàn toàn các tiếng rè rè khó chịu phát ra khi xe đi qua những đoạn đường xóc.
Vùng cấm tuyệt đối khi đi dây: Bạn không bao giờ được phép để dây điện hoặc module USB nằm gần hoặc vắt qua khu vực bàn đạp ga, bàn đạp phanh, hay trục vô lăng của xe. Sự lỏng lẻo của dây dẫn trong khu vực này có thể gây kẹt các cơ cấu cơ học vận hành, dẫn đến nguy hiểm cực kỳ nghiêm trọng khi xe đang di chuyển trên đường. Ngoài ra, hãy tránh xa hoàn toàn khu vực bung của các túi khí (như túi khí rèm, túi khí đầu gối hay túi khí trên taplo phía hành khách). Việc lắp đặt thiết bị đè lên đường bung của túi khí có thể làm vô hiệu hóa hoạt động của túi khí hoặc biến chính thiết bị đó thành vật thể nguy hiểm bắn thẳng vào người ngồi trong xe khi xảy ra va chạm.
Kiểm Tra Hệ Thống Và Xử Lý Sự Cố Âm Thanh, Kết Nối
Sau khi hoàn tất toàn bộ quá trình đi dây, đấu nối và cố định thiết bị, bước nghiệm thu hệ thống là vô cùng quan trọng để đảm bảo mọi tính năng hoạt động hoàn hảo và an toàn trước khi lắp lại hoàn toàn các tấm ốp taplo.
Quy trình nghiệm thu hệ thống cần được thực hiện theo các bước sau:
- Kiểm tra lại bằng mắt toàn bộ các mối nối điện xem đã được bọc ống co nhiệt kín kẽ chưa, đảm bảo không có bất kỳ sợi đồng nhỏ nào bị hở ra ngoài có thể chạm vào vỏ kim loại của xe.
- Kết nối lại cực âm (-) của bình ắc quy xe.
- Vặn chìa khóa xe sang nấc ACC hoặc ON. Quan sát đèn led chỉ báo trên module Bluetooth và cổng USB. Nếu đèn sáng bình thường và không xuất hiện bất kỳ mùi khét hay khói nào, thiết bị đã được cấp nguồn an toàn.
- Bật tính năng Bluetooth trên điện thoại di động, tiến hành dò tìm thiết bị mới và thực hiện ghép đôi.
- Mở một bản nhạc quen thuộc trên điện thoại, điều chỉnh âm lượng trên điện thoại ở mức khoảng 50%, sau đó tăng dần âm lượng trên đầu phát của xe từ mức nhỏ nhất để kiểm tra chất lượng âm thanh phát ra từ hệ thống loa ô tô xe hơi 12v.
Trong quá trình kiểm tra, bạn có thể gặp phải một số sự cố phổ biến dưới đây và cách xử lý tương ứng:
- Xử lý tiếng ù rè do nhiễu vòng lặp tiếp đất (Ground Loop): Nếu loa phát ra tiếng ù rè, xè xè tăng giảm theo tiếng rú của động cơ (nhiễu máy phát), đây là hiện tượng nhiễu vòng lặp tiếp đất do chênh lệch điện thế mát giữa module Bluetooth và đầu phát của xe. Để khắc phục, hãy kiểm tra lại điểm tiếp mát (GND) của module Bluetooth, đảm bảo điểm tiếp xúc kim loại sạch sẽ và siết chặt ốc. Nếu vẫn không hết, bạn cần lắp đặt thêm một bộ lọc nhiễu âm thanh chuyên dụng (Ground Loop Isolator) đấu nối tiếp trên đường truyền tín hiệu AUX/RCA giữa module và đầu phát để triệt tiêu hoàn toàn dòng nhiễu này.
- Lỗi không nhận diện thiết bị hoặc mất kết nối đột ngột: Hãy tắt khóa điện xe và kiểm tra lại cầu chì phụ xem có bị đứt hay không. Sử dụng đồng hồ vạn năng đo lại điện áp tại đầu vào của module để chắc chắn nguồn điện 12V vẫn được cấp đầy đủ khi bật khóa xe. Kiểm tra độ chặt của các mối nối dây, đảm bảo ống co nhiệt đã được hơ nóng co khít để bảo vệ mối nối khỏi rung động khi xe di chuyển.
Câu Hỏi Thường Gặp (FAQ)
Đấu trực tiếp module Bluetooth vào ắc quy có gây hao bình không?
Có, việc đấu trực tiếp module Bluetooth vào nguồn điện 12V thường trực (B+) sẽ khiến thiết bị luôn hoạt động ngay cả khi bạn đã tắt máy và khóa cửa xe. Nếu module không tích hợp chế độ tự động ngủ sâu (deep sleep) thông minh, dòng điện tiêu thụ tĩnh (parasitic draw) của nó sẽ liên tục rút điện từ ắc quy. Sau vài ngày không sử dụng xe, bình ắc quy có thể bị cạn kiệt điện năng, khiến xe không thể khởi động được. Do đó, bạn luôn được khuyến cáo đấu dây nguồn dương của module vào đường ACC (chỉ có điện khi bật khóa xe) để đảm bảo an toàn cho hệ thống điện.
Tại sao loa có tiếng ù hoặc nhiễu khi kết nối Bluetooth?
Tiếng ù rè hoặc nhiễu sóng khi kết nối Bluetooth thường xuất phát từ hai nguyên nhân chính: nhiễu mass (ground loop) do điểm tiếp mát của module Bluetooth và đầu phát không đồng nhất, hoặc do dây truyền tín hiệu âm thanh (AUX/RCA) được đi quá gần các đường dây nguồn công suất lớn của xe hay hệ thống đánh lửa. Để xử lý triệt để, bạn nên đi dây tín hiệu âm thanh tách biệt hoàn toàn với đường dây nguồn, kiểm tra và làm sạch điểm tiếp mát của module, hoặc lắp đặt thêm một bộ lọc nhiễu âm thanh chuyên dụng giữa module và đầu phát.
