Lắp đặt hệ thống camera 360 xe ô tô tích hợp GPS và tính năng chống trộm là một nâng cấp đáng giá giúp bảo vệ phương tiện toàn diện. Không chỉ hỗ trợ quan sát toàn cảnh khi di chuyển, hệ thống này còn đóng vai trò như một giám sát viên hoạt động liên tục ngay cả khi xe đã tắt máy. Tuy nhiên, việc tự thực hiện quy trình này tại nhà đòi hỏi người dùng phải có kiến thức kỹ thuật cơ bản về điện ô tô, sự tỉ mỉ và tuân thủ nghiêm ngặt các quy tắc an toàn. Việc can thiệp không đúng cách vào hệ thống điện có thể dẫn đến những hư hỏng nghiêm trọng cho xe.
Đánh giá rủi ro và chuẩn bị dụng cụ trước khi tháo lắp
Hệ thống camera 360 xe ô tô hiện đại, đặc biệt là các dòng tích hợp định vị GPS và giám sát đỗ xe chống trộm, đòi hỏi việc đấu nối điện phức tạp hơn nhiều so với camera hành trình thông thường. Thiết bị cần được cấp nguồn liên tục từ ắc quy để duy trì hoạt động của cảm biến va chạm và GPS ngay cả khi tắt máy.
Các rủi ro kỹ thuật cần lưu ý
- Ảnh hưởng hệ thống điện: Việc can thiệp vào nguồn điện thường trực (BAT+) và nguồn khóa điện (ACC) nếu không đúng kỹ thuật có thể gây ra hiện tượng rò điện, chập cháy hoặc làm suy hao bình ắc quy nhanh chóng.
- Mất bảo hành chính hãng: Nhiều nhà sản xuất ô tô áp dụng chính sách từ chối bảo hành đối với hệ thống điện nếu phát hiện có dấu hiệu cắt trích dây nguyên bản hoặc đấu nối thiết bị ngoài không đúng chuẩn.
- Xung đột hệ thống điều khiển: Một số dòng xe đời mới sử dụng mạng giao tiếp CAN-bus hoặc cổng OBD để quản lý năng lượng. Việc đấu nối không tương thích có thể kích hoạt mã lỗi hệ thống (Check Engine) hoặc làm tê liệt các tính năng an toàn khác.
Điều kiện dừng và khuyến cáo an toàn
Trước khi bắt đầu, bạn cần kiểm tra kỹ sổ tay hướng dẫn sử dụng của xe và tài liệu kỹ thuật đi kèm của bộ camera. Nếu xe của bạn vẫn còn trong thời hạn bảo hành hãng với các điều khoản nghiêm ngặt về độ chế, hoặc nếu bạn không tự tin vào khả năng sử dụng đồng hồ vạn năng để đo dòng điện, hãy dừng lại và mang xe đến các trung tâm dịch vụ chuyên nghiệp. Tuyệt đối không tiến hành lắp đặt nếu không có sơ đồ mạch điện chi tiết của dòng xe đang sử dụng.

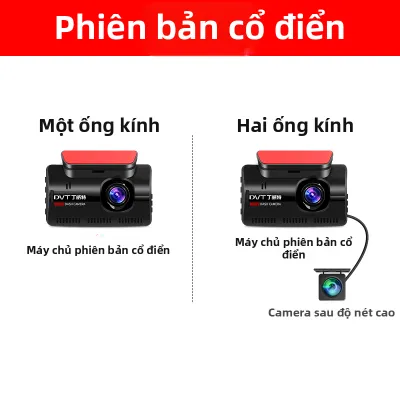

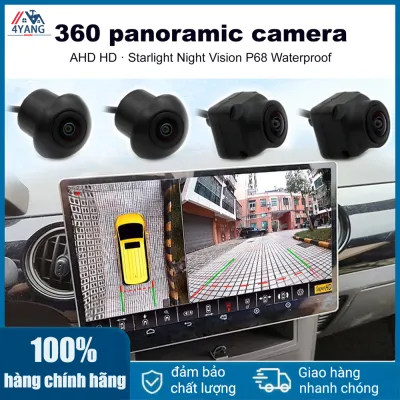

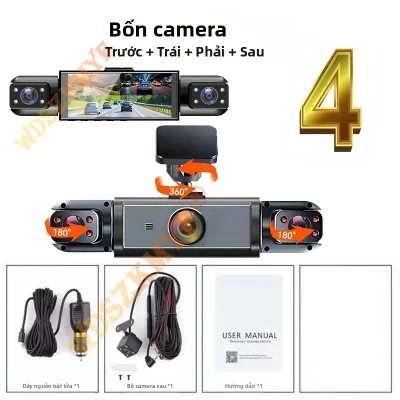

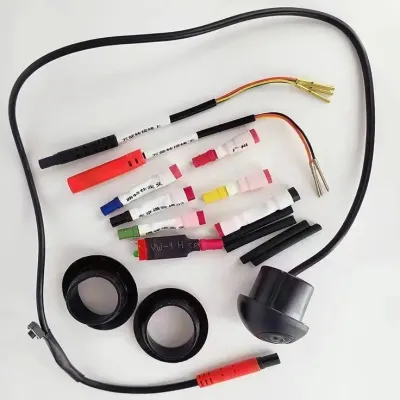

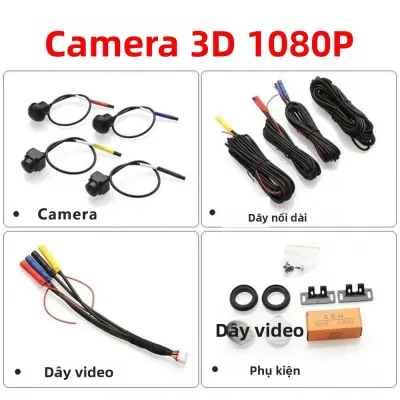

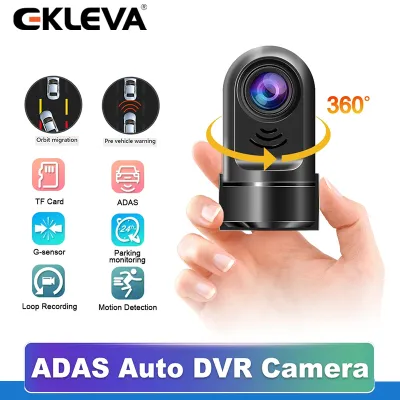

Sản phẩm được đề cập trong cẩm nang này
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Danh sách dụng cụ bắt buộc
Để quá trình tháo lắp diễn ra suôn sẻ và không gây hư hại cho nội thất xe, bạn cần chuẩn bị đầy đủ các dụng cụ sau:
- Đồng hồ vạn năng (VOM) hoặc bút thử điện 12V: Dùng để đo và xác định chính xác các đường nguồn điện trên xe.
- Bộ dụng cụ tháo ốp nhựa chuyên dụng: Giúp cạy các tấm ốp tapi cửa, mặt dưỡng màn hình mà không làm trầy xước bề mặt sơn hoặc gãy lẫy nhựa.
- Băng keo vải (băng keo nỉ): Dùng để quấn bảo vệ toàn bộ đường dây điện mới, giúp chống rung rè và triệt tiêu tiếng kêu lọc xọc khi xe di chuyển.
- Ống co nhiệt và máy khò nhiệt: Đảm bảo các mối nối điện được cách điện tuyệt đối và chống nước xâm nhập.
- Kìm tuốt dây, kìm cắt, dây rút nhựa, tuốc nơ vít và cờ lê tháo cọc bình ắc quy.
Quy trình tháo ốp và đi dây hệ thống camera 360 xe ô tô an toàn
Quá trình đi dây quyết định đến phần lớn độ bền và tính thẩm mỹ của hệ thống camera. Việc đi dây cẩu thả không chỉ gây mất thẩm mỹ mà còn tiềm ẩn nguy cơ đứt dây do ma sát hoặc cản trở các bộ phận chuyển động của xe.
Ngắt nguồn điện tổng của xe
Bước an toàn đầu tiên và bắt buộc trước khi chạm vào bất kỳ đầu dây điện nào là ngắt cọc âm (-) của bình ắc quy bằng cờ lê phù hợp. Việc này giúp loại bỏ hoàn toàn nguy cơ chập mạch, bảo vệ các hộp điều khiển điện tử (ECU) nhạy cảm trên xe khỏi bị sốc điện trong quá trình tháo lắp.
Trình tự tháo dỡ các chi tiết nội thất
Bạn cần tiến hành tháo dỡ các bộ phận theo trình tự khoa học để lộ ra đường đi dây ngầm. Đầu tiên, sử dụng cây cạy nhựa để tháo mặt dưỡng và rút màn hình trung tâm ra ngoài. Tiếp theo, tháo ốp tapi của hai cửa trước để tiếp cận khu vực luồn dây ra gương chiếu hậu. Tháo vỏ ốp gương chiếu hậu để chuẩn bị vị trí gắn mắt camera bên hông. Cuối cùng, tháo ốp cốp sau và các tấm ốp dọc theo bệ bước chân từ trước ra sau để đi đường dây cho camera lùi. Hãy chuẩn bị sẵn các khay nhỏ để phân loại và cất giữ ốc vít của từng bộ phận, tránh thất lạc.
Nguyên tắc đi dây ngầm và bảo vệ túi khí
- Tránh khu vực túi khí: Khi đi dây dọc theo trụ A và trụ B, bạn phải tuyệt đối đi dây phía sau túi khí rèm (nếu có). Không được đi dây đè lên bề mặt túi khí hoặc quấn quanh các cơ cấu kích nổ, vì điều này có thể ngăn cản túi khí bung ra khi xảy ra va chạm, gây nguy hiểm trực tiếp đến tính mạng.
- Luồn dây qua ống cao su cửa: Để đưa dây camera từ trong khoang cabin ra hai gương chiếu hậu bên ngoài cửa, bắt buộc phải dùng dây mồi bằng thép mềm để xỏ dây qua ống cao su luồn dây (gioăng cao su) nối giữa thân xe và cánh cửa. Tuyệt đối không kẹp dây trực tiếp qua khe cửa vì mép kim loại sẽ nhanh chóng làm đứt vỏ cách điện của dây sau một thời gian đóng mở cửa.
- Cố định và chống ồn: Toàn bộ các đoạn dây chạy dọc thân xe phải được quấn băng keo nỉ chuyên dụng. Dùng dây rút nhựa cố định chặt chẽ đường dây camera vào các bó dây điện nguyên bản của xe, tránh để dây bị võng xuống hoặc cọ xát vào các chi tiết kim loại sắc nhọn.
Nguyên tắc đấu nối nguồn, GPS và hệ thống chống trộm
Đấu nối điện là bước đòi hỏi sự chính xác tuyệt đối. Việc đấu sai dây không chỉ khiến camera không hoạt động mà còn có thể gây hỏng hóc hệ thống điện thân xe.
Xác định nguồn điện bằng đồng hồ vạn năng
Hệ thống camera 360 xe ô tô tích hợp tính năng chống trộm và giám sát đỗ xe thường yêu cầu ba đầu dây nguồn chính:
- Dây nguồn thường trực (BAT+ hoặc B+): Dây này luôn có điện 12V ngay cả khi đã tắt máy, rút chìa khóa và khóa cửa xe. Đây là nguồn nuôi tính năng định vị GPS và cảm biến chống trộm khi đỗ xe.
- Dây nguồn khóa điện (ACC): Chỉ có điện khi bạn bật khóa xe sang nấc ACC hoặc khởi động xe. Dây này ra lệnh cho camera khởi động chế độ ghi hình hành trình khi xe di chuyển.
- Dây mát (GND): Đấu vào các điểm tiếp đất bằng kim loại trên khung sườn xe.
Bạn bắt buộc phải dùng đồng hồ vạn năng để đo và xác định đúng các đường nguồn này tại hộp cầu chì của xe. Tuyệt đối không được đoán dây dựa vào màu sắc, vì mỗi hãng xe và đời xe có quy ước màu dây hoàn toàn khác nhau. Để đảm bảo an toàn, hãy lắp thêm một cầu chì bảo vệ (fuse) riêng biệt trên đường dây BAT+ trước khi kết nối vào hệ thống của camera.
Lắp đặt module GPS
Module GPS cần được đặt ở vị trí có thể tiếp nhận tín hiệu vệ tinh tốt nhất. Vị trí lý tưởng là bên dưới bảng taplo hoặc ẩn bên trong ốp nhựa của trụ A. Khi lắp đặt, hãy đảm bảo mặt trên của module GPS hướng lên trời và không bị che khuất bởi các chi tiết bằng kim loại tấm. Lưu ý rằng một số loại phim cách nhiệt có chứa thành phần kim loại nặng dán trên kính lái có thể làm suy giảm đáng kể tín hiệu GPS, do đó bạn cần kiểm tra kỹ khả năng bắt sóng của thiết bị trước khi cố định hoàn toàn.
Đấu nối hệ thống chống trộm và rơ-le ngắt nguồn
- Kết nối qua cổng OBD: Nếu bộ camera hỗ trợ lấy dữ liệu và kích hoạt chống trộm qua cổng OBD, bạn chỉ cần cắm giắc kết nối trực tiếp. Hãy dùng dây rút cố định chắc chắn giắc cắm này để tránh bị lỏng do rung lắc trong quá trình xe vận hành.
- Đấu nối tiếp rơ-le ngắt bơm nhiên liệu: Đây là tính năng chống trộm nâng cao giúp ngắt động cơ từ xa. Tuy nhiên, việc can thiệp vào mạch bơm nhiên liệu tiềm ẩn rủi ro cực kỳ lớn. Nếu mối nối bị lỏng hoặc rơ-le gặp sự cố khi xe đang chạy ở tốc độ cao, động cơ sẽ bị tắt đột ngột, gây mất trợ lực lái, trợ lực phanh và dễ dẫn đến tai nạn nghiêm trọng. Bạn bắt buộc phải tra cứu chính xác sơ đồ mạch điện hệ thống bơm nhiên liệu từ tài liệu kỹ thuật chính hãng của xe và thực hiện mối nối cực kỳ chắc chắn bằng cách hàn thiếc, bọc ống co nhiệt kỹ lưỡng. Nếu không có kinh nghiệm sâu về điện, chúng tôi khuyến cáo bạn nên bỏ qua tính năng ngắt động cơ này hoặc nhờ đến sự hỗ trợ của kỹ thuật viên chuyên nghiệp.
Căn chỉnh hình ảnh 360 độ và thiết lập tính năng bảo vệ
Sau khi hoàn tất việc đi dây và đấu nối vật lý, bước tiếp theo là cố định các mắt camera, căn chỉnh toàn cảnh để loại bỏ điểm mù và thiết lập các thông số an ninh trên phần mềm điều khiển.
Cố định mắt camera và chống thấm nước
Gần các mắt camera trước, sau và hai bên gương chiếu hậu vào đúng vị trí thiết kế. Đảm bảo các gioăng cao su chống nước đi kèm được lắp đặt đúng vị trí để ngăn nước mưa lọt vào bên trong cửa xe hoặc vỏ gương. Sử dụng keo chuyên dụng chịu nhiệt nếu cần thiết để tăng cường độ kín khít tại các khe hở xung quanh mắt camera.
Quy trình căn chỉnh toàn cảnh (Calibration)
Để hệ thống ghép nối hình ảnh từ 4 camera thành một hình ảnh toàn cảnh 360 độ liền mạch từ trên cao xuống, bạn cần thực hiện bước căn chỉnh bằng bạt chuyên dụng (thường là bạt có họa tiết bàn cờ đen trắng).
- Chuẩn bị mặt bằng: Đỗ xe trên một mặt phẳng rộng rãi, không bị nghiêng dốc và có đủ ánh sáng ban ngày.
- Trải bạt căn chỉnh: Trải các tấm bạt phẳng phiu xung quanh xe theo đúng khoảng cách và kích thước quy định trong sách hướng dẫn của bộ camera. Đảm bảo bạt không bị nhăn, gió thổi bay hoặc bị che khuất một phần bởi bóng râm lớn.
- Chạy thuật toán căn chỉnh: Truy cập vào menu cài đặt kỹ thuật trên màn hình trung tâm của xe, chọn mục căn chỉnh camera 360 (Calibration). Nhập các thông số kích thước thực tế của xe (chiều dài, chiều rộng, chiều dài cơ sở) nếu hệ thống yêu cầu. Chạy chương trình căn chỉnh tự động để phần mềm tự tính toán, uốn cong và ghép các góc ảnh bị méo thành một mặt phẳng đồng nhất. Kiểm tra lại các điểm nối giữa các camera xem có bị đứt gãy hay lệch hình hay không để điều chỉnh lại góc nghiêng của mắt camera vật lý nếu cần.
Thiết lập các tính năng an ninh và bảo vệ ắc quy
Sau khi hình ảnh đã chuẩn xác, bạn tiến hành kết nối hệ thống camera với ứng dụng quản lý trên điện thoại thông minh qua mạng di động (nếu bộ thiết bị hỗ trợ SIM 4G). Kiểm tra độ trễ của tính năng xem video trực tuyến từ xa và khả năng cập nhật vị trí GPS trên bản đồ.
- Cài đặt cảm biến va chạm (G-Sensor): Thiết lập mức độ nhạy của cảm biến gia tốc ở mức trung bình. Nếu đặt quá nhạy, camera sẽ liên tục gửi cảnh báo giả về điện thoại khi có xe lớn đi ngang qua hoặc khi trời mưa lớn. Nếu đặt quá thấp, thiết bị sẽ không ghi lại được các va chạm nhẹ khi đỗ xe.
- Kích hoạt tính năng bảo vệ điện áp thấp (Low Voltage Protection): Đây là tính năng sống còn đối với hệ thống camera giám sát đỗ xe 24/24. Bạn bắt buộc phải thiết lập ngưỡng ngắt điện áp tự động (thường là 11.8V hoặc 12V đối với xe du lịch sử dụng hệ thống điện 12V). Khi điện áp bình ắc quy giảm xuống dưới ngưỡng này, hệ thống sẽ tự động ngắt nguồn camera để bảo toàn năng lượng, đảm bảo bạn vẫn có thể đề nổ khởi động xe vào sáng hôm sau.
Khắc phục lỗi cơ bản và khi nào cần mang ra gara chuyên nghiệp
Trong quá trình sử dụng hoặc ngay sau khi lắp đặt, bạn có thể gặp phải một số trục trặc kỹ thuật. Việc nhận biết nguyên nhân sẽ giúp bạn có hướng xử lý phù hợp và an toàn.
Các lỗi thường gặp và cách tự xử lý
- Hình ảnh toàn cảnh bị méo lệch hoặc đứt nét: Nguyên nhân chủ yếu do quá trình trải bạt căn chỉnh chưa chuẩn, bạt bị nhăn hoặc một trong các mắt camera bị rung lắc xê dịch sau khi đi qua đường xóc. Bạn cần kiểm tra lại độ chắc chắn của các chân đế camera, sau đó tiến hành trải lại bạt và thực hiện lại quy trình căn chỉnh tự động trên màn hình.
- Mất tín hiệu GPS hoặc định vị không chính xác: Hãy kiểm tra xem module GPS có bị lỏng giắc kết nối hay không. Nếu giắc cắm vẫn chặt, hãy thử thay đổi vị trí đặt module ra xa các thiết bị điện tử phát sóng khác hoặc đưa lên sát góc kính lái để tránh bị cản trở tín hiệu bởi các tấm cách nhiệt chứa kim loại.
- Bình ắc quy bị cạn kiệt điện: Nếu xe của bạn không thể khởi động sau khoảng 2-3 ngày đỗ một chỗ, nguyên nhân có thể do tính năng bảo vệ điện áp thấp chưa được kích hoạt hoặc ngưỡng ngắt điện áp đang đặt quá thấp. Hãy truy cập vào ứng dụng cài đặt để nâng ngưỡng ngắt điện áp lên mức an toàn cao hơn (ví dụ từ 11.6V lên 12V) hoặc giảm bớt thời gian ghi hình giám sát khi đỗ xe.
Giới hạn tự sửa chữa và thời điểm cần chuyên gia
Mặc dù việc tự lắp đặt mang lại nhiều trải nghiệm thú vị, nhưng hệ thống điện trên các dòng xe hiện đại cực kỳ phức tạp. Bạn cần lập tức dừng mọi thao tác can thiệp và đưa xe đến các gara điện ô tô chuyên nghiệp nếu gặp phải các tình huống sau:
- Xuất hiện mã lỗi hệ thống: Bảng đồng hồ taplo hiển thị lỗi túi khí, lỗi phanh ABS, lỗi hệ thống lái hoặc đèn Check Engine sáng liên tục ngay sau khi đấu nối nguồn camera. Lúc này, xe cần được cắm máy chẩn đoán chuyên dụng để quét lỗi và xóa mã lỗi hệ thống.
- Hệ thống chống trộm hoạt động sai lệch: Xe tự động khóa đề, không cho nổ máy hoặc còi báo động kêu liên tục không rõ nguyên nhân do rơ-le chống trộm bị đấu sai mạch hoặc xung đột tín hiệu điều khiển.
- Mắt camera bị đọng nước bên trong: Ống kính camera bị mờ đục do hơi nước lọt vào sau khi rửa xe hoặc đi trời mưa. Hiện tượng này cho thấy cụm camera bị lỗi gia công chống nước từ nhà sản xuất hoặc quá trình lắp đặt làm hở gioăng, cần được bảo hành hoặc thay thế thiết bị mới.
Việc biết rõ giới hạn của bản thân và dừng lại đúng lúc không chỉ bảo vệ chiếc xe khỏi những hư hỏng đắt đỏ mà còn đảm bảo an toàn tuyệt đối cho chính bạn và gia đình trong suốt quá trình vận hành phương tiện trên đường.
