Tự lắp đặt camera lùi ô tô tại nhà là phương án tuyệt vời giúp nâng cao an toàn khi lùi xe và tiết kiệm chi phí dịch vụ. Quy trình này đòi hỏi sự tỉ mỉ trong việc cố định mắt camera, đi dây tín hiệu dọc theo thân xe và đấu nối nguồn điện vào hệ thống đèn lùi. Bằng cách tuân thủ các bước kỹ thuật cơ bản và chuẩn bị đầy đủ dụng cụ, bạn hoàn toàn có thể tự hoàn thiện hệ thống này một cách thẩm mỹ và an toàn ngay tại nhà. Tuy nhiên, trước khi bắt đầu, việc hiểu rõ sơ đồ điện của xe và các nguyên tắc an toàn là điều bắt buộc để tránh gây hư hỏng cho hệ thống điện nguyên bản.
Chuẩn Bị Dụng Cụ Và Nguyên Tắc An Toàn Về Điện Ô Tô
Để quá trình lắp đặt diễn ra suôn sẻ, bạn cần chuẩn bị một bộ dụng cụ chuyên dụng đầy đủ. Các dụng cụ cơ bản bao gồm kìm tuốt dây điện, băng keo điện chất lượng cao chịu nhiệt, ống co nhiệt bảo vệ mối nối, đồng hồ vạn năng đo điện áp, mỏ hàn thiếc (nếu có) và bộ cạy nhựa nội thất bằng nhựa cứng để tránh làm trầy xước các chi tiết trong cabin. Việc sử dụng đúng công cụ không chỉ giúp thao tác nhanh hơn mà còn đảm bảo các mối nối điện đạt tiêu chuẩn kỹ thuật cao nhất.
Nguyên tắc an toàn tối quan trọng và bắt buộc phải thực hiện đầu tiên là ngắt cực âm của ắc quy xe trước khi chạm vào bất kỳ đường dây điện nào. Hành động này giúp loại bỏ hoàn toàn nguy cơ chập cháy, đoản mạch hoặc làm hỏng các hộp điều khiển điện tử nhạy cảm trên xe trong quá trình đấu nối. Hãy chắc chắn rằng bạn đã tắt khóa điện, rút chìa khóa và cố định đầu cáp âm của ắc quy cách xa cọc bình để tránh vô tình tiếp xúc lại.
Sản phẩm được đề cập trong cẩm nang này

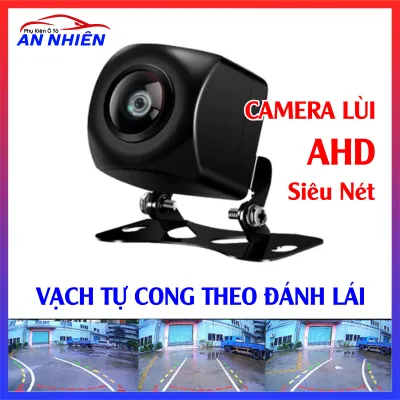

![[Kho Hải Phòng] Camera Lùi Sony AHD/ CCD(HD Sony) - Bẻ Vạch Cong Theo Góc Đánh Lái Cho Ô Tô Xe Hơi](https://img.lazcdn.com/g/p/4cf4c4774e6139fe74227f7fc8411a9f.jpg_400x400q80.jpg_.webp)
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Tiếp theo, bạn cần tra cứu sách hướng dẫn sử dụng đi kèm theo xe hoặc sơ đồ mạch điện chính thức của dòng xe đang sở hữu để xác định chính xác vị trí cụm đèn lùi cũng như màu sắc của các dây dẫn. Việc đoán mò màu dây dựa trên kinh nghiệm truyền miệng là cực kỳ nguy hiểm, bởi mỗi nhà sản xuất và mỗi đời xe đều có quy ước màu dây khác nhau. Sử dụng sơ đồ mạch điện chính hãng giúp bạn định vị đúng dây cấp nguồn dương (+) của đèn lùi một cách nhanh chóng và chính xác.
Cuối cùng, bạn cần thiết lập một điều kiện dừng thao tác rõ ràng để bảo vệ phương tiện. Nếu xe của bạn thuộc các dòng xe đời mới sử dụng hệ thống mạng giao tiếp CAN phức tạp, hoặc đèn lùi nguyên bản là dạng LED hoạt động dựa trên xung điện áp PWM, việc đấu nối trực tiếp có thể gây báo lỗi trên bảng đồng hồ hoặc làm hỏng hệ thống điều khiển. Trong trường hợp này, hoặc nếu bạn không có sẵn đồng hồ vạn năng để kiểm tra điện áp ổn định, hãy dừng việc tự lắp đặt và mang xe đến các trung tâm dịch vụ kỹ thuật chuyên nghiệp để được hỗ trợ.
Quy Trình Lắp Đặt Và Đi Dây Camera Lùi Chi Tiết
Quy trình lắp đặt camera lùi ô tô được chia thành ba giai đoạn chính nối tiếp nhau một cách logic. Đầu tiên là việc cố định mắt camera ở vị trí tối ưu phía đuôi xe, tiếp theo là luồn và đi dây tín hiệu ẩn dưới các tấm ốp nội thất từ cốp sau lên đến bảng điều khiển trung tâm, và cuối cùng là thực hiện đấu nối nguồn điện cùng tín hiệu kích hoạt. Việc hình dung rõ toàn bộ lộ trình này giúp bạn chủ động chuẩn bị không gian làm việc và phân bổ thời gian hợp lý cho từng công đoạn.
Trong suốt quá trình thi công, hai nguyên tắc cốt lõi cần được đặt lên hàng đầu là tính thẩm mỹ và sự bảo vệ tối đa cho đường dây dẫn. Dây cáp không được phép lộ ra ngoài ở những khu vực dễ nhìn thấy, đồng thời phải được bọc lót cẩn thận tại các điểm chuyển hướng để tránh bị mài mòn hoặc đứt gãy do rung động của xe khi di chuyển.
Cố Định Camera Và Đi Dây Từ Đuôi Xe Vào Cabin
Tùy thuộc vào loại camera lùi bạn lựa chọn, phương pháp cố định vật lý sẽ có sự khác biệt rõ rệt. Đối với loại camera tích hợp sẵn trên khung biển số hoặc pát gắn đèn soi biển số, bạn sẽ không cần phải khoan lỗ trên thân xe, giúp giữ nguyên bản cấu trúc vỏ kim loại. Ngược lại, với loại camera bắt vít truyền thống, bạn bắt buộc phải khoan một lỗ nhỏ trên cản nhựa hoặc thanh nẹp cốp. Khi thực hiện khoan, hãy đo đạc thật kỹ để đảm bảo tính đối xứng, sau đó tiến hành xử lý chống rỉ sét cho phần viền kim loại (nếu có) và bôi keo chống thấm chuyên dụng xung quanh vị trí luồn dây để ngăn nước mưa rò rỉ vào khoang cốp.
Sau khi cố định mắt camera, bước tiếp theo là lập kế hoạch đi dây từ cốp sau vào bên trong khoang cabin. Đường dây tín hiệu cần được luồn qua ống gen cao su bảo vệ có sẵn ở bản lề cốp xe – nơi chứa các đường dây điện nguyên bản của nhà sản xuất. Từ đây, bạn tiếp tục đi dây dọc theo các đường gioăng cao su ôm cửa xe hoặc luồn dưới thảm sàn, tận dụng các khe hở và kẹp giữ dây nguyên bản để giấu kín hoàn toàn đường dây.
Trong quá trình đi dây, hãy tuyệt đối tránh xa các chi tiết kim loại sắc nhọn có thể cứa đứt vỏ dây, các khu vực bản lề chuyển động liên tục của cốp xe, và các bộ phận tỏa nhiệt cao như đường ống xả phía dưới gầm. Để ngăn ngừa tiếng ồn lạch cạch khó chịu phát ra khi xe đi qua đường xóc, bạn nên sử dụng dây rút nhựa để cố định chặt cáp vào khung sườn xe, đồng thời quấn băng keo vải chuyên dụng cho ô tô xung quanh các đoạn dây chạy qua các tấm ốp nhựa nội thất.
Đấu Nối Nguồn Đèn Lùi Và Tín Hiệu Về Màn Hình
Để camera lùi tự động kích hoạt ngay khi bạn chuyển cần số sang vị trí R, hệ thống cần được cấp nguồn từ đường điện của đèn lùi. Quy trình xác định dây nguồn dương (+) của đèn lùi bắt đầu bằng việc sử dụng đồng hồ vạn năng chuyển sang chế độ đo điện áp một chiều (DC). Bạn cần một người hỗ trợ ngồi trong cabin, bật khóa điện (không nổ máy), đạp giữ phanh và chuyển số sang R. Lúc này, bạn dùng đầu đo của đồng hồ vạn năng để dò tìm dây có điện áp xấp xỉ 12V trong cụm giắc cắm của đèn lùi; dây còn lại nối với sườn xe sẽ là dây mát (GND).
Khi đã xác định đúng dây nguồn, việc đấu nối phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện ô tô. Phương pháp được khuyến khích nhất là sử dụng các đầu kẹp nối dây chuyên dụng không cần cắt lõi dây nguyên bản, giúp bảo vệ tính toàn vẹn của hệ thống điện xe. Nếu thực hiện nối dây trực tiếp, bạn nên hàn thiếc mối nối bằng mỏ hàn để đảm bảo độ dẫn điện ổn định, sau đó bọc kín bằng ống co nhiệt chịu nhiệt. Tuyệt đối không sử dụng phương pháp xoắn các đầu dây trần bằng tay rồi quấn sơ sài bằng băng keo điện mỏng, vì mối nối này rất dễ bị lỏng, oxy hóa và gây chập điện sau một thời gian sử dụng do rung lắc của xe.
Bên cạnh việc cấp nguồn cho mắt camera, bạn cần kết nối dây tín hiệu video (thường là đầu cắm RCA màu vàng) về phía màn hình trung tâm ở bảng điều khiển. Trên sợi dây cáp tín hiệu này thường đi kèm một sợi dây màu đỏ nhỏ ở cả hai đầu, gọi là dây kích nguồn (trigger wire). Đầu dây kích ở phía đuôi xe cần được đấu chung vào nguồn dương (+) của đèn lùi, trong khi đầu dây kích ở phía màn hình sẽ đấu vào dây có nhãn “BACK” hoặc “REVERSE” trên giắc nguồn của màn hình. Logic kết nối này giúp màn hình nhận biết ngay lập tức khi xe vào số lùi để tự động chuyển giao diện hiển thị sang hình ảnh từ camera lùi.
Kiểm Tra Hoạt Động Và Xử Lý Lỗi Thường Gặp
Sau khi hoàn tất toàn bộ các bước đi dây và đấu nối, bạn tiến hành kết nối lại cực âm của ắc quy để chuẩn bị nghiệm thu hệ thống. Hãy khởi động xe, đạp phanh và chuyển cần số sang vị trí R để kiểm tra hoạt động của camera. Một hệ thống lắp đặt đạt chuẩn phải có tốc độ phản hồi hình ảnh tức thì, góc nhìn bao quát toàn bộ khu vực phía sau không bị che khuất bởi biển số hay cản xe, và các vạch dẫn đường hiển thị rõ ràng, cân đối giúp bạn ước lượng khoảng cách chính xác.
Trong trường hợp màn hình không hiển thị hình ảnh hoặc hình ảnh bị chập chờn, giật hình, bước đầu tiên là kiểm tra lại điểm tiếp mát (GND). Điểm tiếp mát không tốt là nguyên nhân của nhiều sự cố về điện tự lắp đặt; hãy chắc chắn rằng dây mát được bắt chặt vào một phần khung kim loại không sơn của xe. Tiếp theo, hãy kiểm tra cầu chì bảo vệ của hệ thống đèn lùi xem có bị đứt hay không, và dùng tay lay nhẹ các đầu giắc cắm RCA cũng như mối nối nguồn để phát hiện các điểm tiếp xúc lỏng lẻo.
Một hiện tượng khá phổ biến khác là hình ảnh hiển thị rất nét khi xe chỉ bật khóa điện, nhưng lại bị gợn sóng, nhiễu sọc hoặc mất tín hiệu hoàn toàn ngay khi nổ máy xe. Nguyên nhân của hiện tượng này là do máy phát điện hoạt động tạo ra các xung nhiễu điện áp cao chạy trong hệ thống điện của xe, làm ảnh hưởng đến dòng điện cấp cho camera. Để khắc phục triệt để lỗi này, bạn cần lắp thêm một bộ lọc nguồn chuyên dụng cho camera lùi vào giữa đường cấp nguồn từ đèn lùi và camera để ổn định dòng điện 12V cấp cho thiết bị.
Các Câu Hỏi Thường Gặp (FAQ)
Có cần khoan lỗ trên cản xe để lắp camera lùi không?
Việc có phải khoan lỗ trên cản xe hay không hoàn toàn phụ thuộc vào thiết kế của dòng xe và loại camera lùi mà bạn lựa chọn sử dụng. Hiện nay, có rất nhiều giải pháp lắp đặt thông minh không yêu cầu khoan đục gây ảnh hưởng đến thẩm mỹ của xe, ví dụ như sử dụng camera lùi tích hợp sẵn trên khung biển số hoặc loại camera được thiết kế riêng thay thế cho cụm đèn soi biển số nguyên bản. Tuy nhiên, nếu bạn chọn loại camera bắt vít truyền thống để có góc quan sát tối ưu nhất ở chính giữa đuôi xe, việc khoan một lỗ nhỏ trên cản nhựa là bắt buộc. Khi đó, bạn cần đo đạc tâm lỗ thật chính xác, sử dụng mũi khoan khoét đi kèm của bộ sản phẩm, và đừng quên bôi keo chống thấm xung quanh viền lỗ sau khi luồn dây để ngăn nước xâm nhập vào bên trong cản xe.
Camera lùi bị mờ hoặc nhiễu sóng khi nổ máy xử lý thế nào?
Hiện tượng camera lùi bị mờ sau một thời gian sử dụng thường do gioăng cao su chống nước của mắt camera bị lão hóa, dẫn đến hơi ẩm ngưng tụ bên trong thấu kính, hoặc đơn giản là do bụi bẩn và bùn đất bám trên bề mặt ống kính bên ngoài. Bạn nên dùng khăn mềm ẩm để lau sạch ống kính; nếu có hơi nước bên trong, bạn có thể tháo mắt camera ra để sấy khô và bôi lại keo silicon bảo vệ. Đối với lỗi nhiễu sóng, gợn sọc xuất hiện khi nổ máy, nguyên nhân chủ yếu là do nhiễu từ máy phát điện của xe. Cách xử lý hiệu quả nhất là kiểm tra lại điểm tiếp mát xem có bị rỉ sét hay lỏng lẻo không, hoặc tiến hành lắp đặt thêm một bộ lọc nguồn chuyên dụng cho camera lùi để lọc sạch các xung nhiễu điện áp, mang lại hình ảnh hiển thị mượt mà và sắc nét.
