Hướng Dẫn Bảo Dưỡng Sên Nhông Đĩa Và Hộp Số Vuông Góc 90 Độ Cho Xe Máy

Bảo dưỡng sên nhông đĩa và hệ thống truyền động phụ trợ như hộp số vuông góc 90 độ đúng cách là yếu tố quyết định đến hiệu suất vận hành, mức tiêu thụ nhiên liệu và sự an toàn của xe máy. Đối với các dòng xe số, xe côn tay thông thường hay các dòng xe đặc thù sử dụng cơ cấu chuyển hướng lực truyền động, việc duy trì màng dầu bôi trơn ổn định và căn chỉnh cơ khí chính xác giúp giảm thiểu hao mòn, ngăn ngừa các sự cố đứt sên hay kẹt số nguy hiểm khi đang di chuyển.

Tại Việt Nam, điều kiện thời tiết mưa nhiều, ngập nước cục bộ kết hợp với bụi bẩn đường phố là những tác nhân hàng đầu tàn phá hệ thống truyền động. Việc thấu hiểu quy trình bảo trì định kỳ không chỉ giúp kéo dài tuổi thọ cho các chi tiết kim loại đắt tiền mà còn mang lại cảm giác lái êm ái, nhạy bén trên mọi hành trình.

Chuẩn bị dụng cụ và thiết lập an toàn trước khi thực hiện

Trước khi bắt tay vào quá trình bảo dưỡng, việc chuẩn bị đầy đủ các dụng cụ chuyên dụng và thiết lập một không gian làm việc an toàn là bước bắt buộc để tránh gây hư hỏng cho xe cũng như bảo vệ bản thân khỏi các tai nạn lao động đáng tiếc. Bạn cần phân loại rõ ràng các nhóm công cụ dành riêng cho từng bộ phận truyền động.

Sản phẩm được đề cập trong cẩm nang này

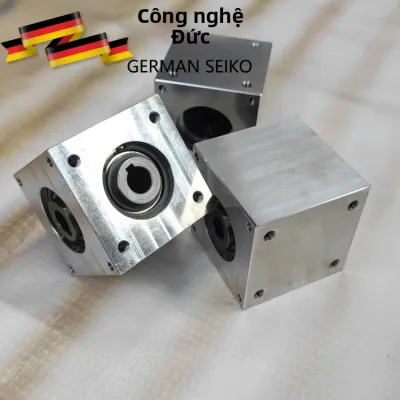

NATSEN NATSEN | Hộp Số Góc Vuông 90 Độ 1-1 Tỷ Lệ Với Trục Có Rãnh Khóa ₫1,016,000 Xem sản phẩm →

No Brand Hộp Số Góc 90 Độ Tỷ Lệ 1:1 ₫705,000 Xem sản phẩm →

Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.

Đối với hệ thống sên nhông đĩa, hãy chuẩn bị các dụng cụ sau:

• Bàn chải vệ sinh sên chuyên dụng: Loại bàn chải có thiết kế ba mặt giúp làm sạch đồng thời các bề mặt của mắt sên.
• Dung dịch tẩy rửa chuyên dụng: Chọn loại hóa chất tẩy rửa nhẹ dịu, được nhà sản xuất dán nhãn an toàn cho phớt cao su (như O-ring, X-ring) để tránh làm biến dạng phớt.
• Chất bôi trơn sên: Chai xịt bôi trơn chuyên dụng (chain lube) dạng tơ hoặc mỡ bôi trơn có độ bám dính cao, hạn chế văng khi bánh xe quay ở tốc độ cao.
• Bộ dụng cụ căn chỉnh: Cờ lê, mỏ lết hoặc đầu khẩu phù hợp với kích thước ốc trục sau và ốc tăng đơ của dòng xe đang sử dụng.

Đối với hộp số vuông góc 90 độ, bạn cần chuẩn bị các thiết bị phụ trợ:

• Khay hứng dầu thải và phễu rót: Đảm bảo vệ sinh môi trường, tránh để dầu tràn ra sàn nhà gây trơn trượt.
• Gioăng đệm dự phòng: Gioăng cao su hoặc vòng đệm bằng đồng/nhôm cho ốc xả dầu để thay thế khi cần thiết.
• Dầu bánh răng tiêu chuẩn: Đối chiếu kỹ lưỡng nhãn mác trên vỏ hộp số hoặc sách hướng dẫn sử dụng của nhà sản xuất để chọn đúng cấp độ nhớt và tiêu chuẩn chịu cực áp (thường là API GL-4 hoặc GL-5).

Ranh giới an toàn tối thiểu cần tuân thủ nghiêm ngặt:

• Thiết lập vị trí xe: Dựng xe chắc chắn trên chân chống giữa hoặc sử dụng khung nâng chuyên dụng (paddock stand) để bánh sau hoàn toàn treo tự do trên mặt đất.
• Tắt máy hoàn toàn: Tuyệt đối không nổ máy và gài số để bánh sau tự quay khi đang vệ sinh sên bằng tay. Lực kéo từ động cơ có thể cuốn tay bạn vào nhông xích gây thương tích nghiêm trọng.
• Chờ nguội động cơ: Để động cơ, ống xả và vỏ hộp số nguội hoàn toàn trước khi thao tác nhằm tránh nguy cơ bỏng nhiệt.

Quy trình vệ sinh và căn chỉnh sên, nhông, đĩa chuẩn xác

Hệ thống sên nhông đĩa hoạt động hoàn toàn ngoài trời, liên tục tiếp xúc với đất cát và nước mưa. Nếu không được chăm sóc đúng cách, các hạt cát mịn sẽ kết hợp với dầu mỡ cũ tạo thành một lớp hợp chất mài mòn cực mạnh, nhanh chóng phá hủy các răng nhông và làm hỏng các mắt sên.

Vệ sinh đúng cách và nhận biết hao mòn

Bắt đầu bằng việc phun đều dung dịch vệ sinh sên chuyên dụng lên toàn bộ sợi sên và bề mặt của nhông trước, đĩa sau. Để hóa chất thấm thấu trong khoảng 3 đến 5 phút nhằm làm mềm các mảng bám dầu mỡ khô cứng. Dùng bàn chải mềm cọ rửa nhẹ nhàng dọc theo chiều dài sợi sên, tập trung vào các khe hở nơi đặt phớt cao su.

Trong quá trình này, tuyệt đối không sử dụng vòi xịt nước áp lực cao chĩa thẳng vào các khe phớt cao su O-ring hoặc X-ring. Áp lực nước cực mạnh sẽ đẩy cát mịn xuyên qua lớp phớt vào bên trong chốt sên, đồng thời làm trôi đi lớp mỡ bôi trơn ban đầu của nhà sản xuất dán sẵn bên trong. Bạn cũng cần tránh xa các dung môi mạnh như xăng, dầu hỏa không rõ nguồn gốc hoặc axeton, vì chúng sẽ làm giãn nở, nứt nẻ và làm hỏng hoàn toàn cấu trúc cao su của phớt.

Sau khi rửa sạch bằng nước áp lực thấp và lau khô hoàn toàn bằng khăn sạch, hãy tiến hành kiểm tra hao mòn cơ khí:

• Kiểm tra răng nhông đĩa: Quan sát hình dạng của các răng trên nhông trước và đĩa sau. Nếu các đầu răng đã mòn nhọn sắc như vây cá mập hoặc phần đáy giữa các răng bị lõm sâu, điều này cho thấy kim loại đã bị mài mòn nghiêm trọng, dễ dẫn đến hiện tượng nhảy sên hoặc trượt sên khi tăng tốc.
• Kiểm tra độ rơ của sên: Dùng tay kéo nhẹ sợi sên ra khỏi vị trí ôm sát ở phía sau đĩa xích. Nếu sên bị kéo ra lộ hơn nửa chiều cao của răng đĩa, hoặc khi quay bánh xe phát hiện các mắt sên bị bó cứng không thể duỗi thẳng (gây ra hiện tượng sên bị rão không đều, chỗ căng chỗ chùng), hệ thống truyền động này đã đến giới hạn sử dụng an toàn.

Bôi trơn và điều chỉnh độ căng sên

Khi sợi sên đã hoàn toàn sạch sẽ và khô ráo, hãy tiến hành bôi trơn. Hướng vòi xịt của chai bôi trơn vào mặt trong của sên – nơi tiếp xúc trực tiếp giữa các con lăn với răng nhông đĩa và hai hàng phớt cao su hai bên. Vừa xịt vừa dùng tay quay bánh xe chậm rãi ngược chiều kim đồng hồ để chất bôi trơn thẩm thấu sâu vào các khớp nối. Sau khi hoàn tất, hãy để yên xe khoảng 15 phút cho dung môi bay hơi, giúp chất bôi trơn bám chặt vào bề mặt kim loại, sau đó dùng khăn sạch lau bớt lượng dầu thừa bám ở má ngoài sợi sên để tránh hút bụi bẩn khi xe chạy.

Bước tiếp theo là điều chỉnh độ chùng của sên về mức tiêu chuẩn. Đầu tiên, nới lỏng ốc trục bánh sau vừa đủ để bánh xe có thể dịch chuyển tịnh tiến. Sử dụng cờ lê vặn đều ốc tăng đơ ở cả hai bên gắp sau (swingarm). Hãy quan sát kỹ các vạch căn chỉnh khắc sẵn trên gắp xe để đảm bảo bánh sau luôn thẳng hàng, tránh hiện tượng lệch bánh gây mòn lốp không đều và làm vẹo đường truyền lực của sên.

Độ chùng tiêu chuẩn của sên thường dao động trong khoảng 20mm đến 30mm đối với xe đường phố (hoặc đối chiếu chính xác theo thông số kỹ thuật được in trên nhãn dán ở gắp sau hoặc trong sách hướng dẫn sử dụng xe). Tuyệt đối không tăng sên quá căng, vì khi xe chở thêm người hoặc đi qua ổ gà, gắp sau sẽ dao động lên xuống làm sên căng nảy lửa, gây áp lực cực lớn lên vòng bi trục số và làm mòn nhông đĩa cực nhanh. Cuối cùng, siết chặt lại ốc trục sau theo đúng lực siết quy định.

Các bước kiểm tra và bảo dưỡng hộp số vuông góc 90 độ

Đối với các dòng xe đặc thù sử dụng cơ cấu truyền động đổi hướng, việc bảo trì hộp số vuông góc 90 độ đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các thông số kỹ thuật cơ khí. Bộ phận này chịu tải trọng xoắn lớn và hoạt động trong không gian kín, nên chất lượng dầu bôi trơn đóng vai trò sống còn.

Kiểm tra mức dầu và phát hiện rò rỉ

Để kiểm tra chính xác, hãy đặt xe trên một mặt phẳng nằm ngang và dựng chân chống giữa để hộp số ở trạng thái thăng bằng nhất. Tiến hành lau sạch bụi bẩn xung quanh khu vực ốc kiểm tra mức dầu hoặc que thăm dầu để ngăn chặn các hạt cát nhỏ rơi vào bên trong hộp số khi mở nắp.

Tháo ốc kiểm tra hoặc rút que thăm dầu ra, lau sạch bằng khăn không xơ, sau đó cắm ngược trở lại (không vặn ren đối với các loại que thăm thông thường) để đo lượng dầu hiện tại. Mức dầu đạt chuẩn phải nằm trong khoảng vạch giới hạn cho phép hoặc chạm sát mép dưới của lỗ ốc kiểm tra.

Quan sát trực quan màu sắc và trạng thái của dầu nhớt:

• Dầu có màu đen kịt hoặc mùi khét: Dầu đã bị oxy hóa mạnh, mất hết tính năng bôi trơn và cần được thay thế ngay lập tức.
• Dầu có màu trắng đục như sữa: Đây là dấu hiệu nguy hiểm cho thấy nước đã xâm nhập vào bên trong hộp số (thường xảy ra sau khi lội nước sâu hoặc rửa xe bằng vòi phun áp lực cao trực tiếp vào các lỗ thông hơi). Nước sẽ phá hủy màng dầu bôi trơn, gây rỉ sét bánh răng và vòng bi bên trong.

Đồng thời, hãy dùng đèn pin soi kỹ xung quanh các trục sơ cấp (đầu vào), trục thứ cấp (đầu ra) và các đường ghép bích của vỏ hộp số. Nếu phát hiện có vết rịn dầu mới, chứng tỏ các phớt chặn dầu hoặc gioăng làm kín đã bị lão hóa, nứt nẻ và cần được thay thế để tránh tình trạng cạn kiệt dầu khi vận hành.

Quy trình thay dầu và chạy thử nghiệm

Nên tiến hành xả dầu cũ khi hộp số còn ấm (ví dụ sau khi xe vừa chạy một quãng đường ngắn), vì lúc này dầu có độ loãng cao nhất, giúp cuốn trôi các cặn bẩn và mạt kim loại ra ngoài dễ dàng hơn. Đặt khay hứng phía dưới, tháo ốc xả dầu ở đáy hộp số và mở cả ốc nạp phía trên để tạo sự thông thoáng cho dòng chảy.

Khi dầu đã thoát ra hoàn toàn, hãy lau sạch đầu nam châm của ốc xả dầu (nếu có) – nơi thường hút các mạt sắt nhỏ phát sinh trong quá trình các bánh răng ăn khớp. Thay thế vòng đệm làm kín mới cho ốc xả, sau đó vặn chặt ốc xả bằng tay trước khi dùng lực siết vừa đủ bằng dụng cụ chuyên dụng. Tuyệt đối không siết quá lực vì vỏ hộp số thường làm bằng hợp kim nhôm rất dễ bị trờn ren hoặc nứt vỡ.

Sử dụng phễu rót đúng dung tích và loại dầu bánh răng chuyên dụng có chứa phụ gia chịu cực áp (EP) theo đúng khuyến cáo của nhà sản xuất thiết bị. Không tự ý sử dụng dầu nhớt động cơ thông thường để thay thế, vì màng dầu của nhớt động cơ không được thiết kế để chịu áp lực trượt cực lớn giữa các răng của bánh răng vuông góc. Sau khi châm đủ lượng dầu, siết chặt ốc nạp.

Đưa xe ra khu vực an toàn và tiến hành chạy thử nghiệm ở tốc độ thấp. Hãy lắng nghe cẩn thận các âm thanh phát ra từ khu vực hộp số vuông góc 90 độ:

• Âm thanh bình thường: Tiếng rù rì nhỏ, đều đặn và êm ái khi các bánh răng ăn khớp.
• Âm thanh bất thường: Tiếng hú chói tai, tiếng lạch cạch kim loại va đập liên tục hoặc vỏ hộp số nóng lên một cách bất thường chỉ sau vài phút vận hành. Nếu gặp các triệu chứng này, bạn phải lập tức dừng xe, tắt máy để kiểm tra lại toàn bộ hệ thống.

Khi nào cần thay thế bộ truyền động hoặc nhờ thợ chuyên nghiệp?

Hoạt động bảo dưỡng định kỳ chỉ có tác dụng làm chậm quá trình mài mòn chứ không thể ngăn chặn hoàn toàn sự lão hóa tự nhiên của vật liệu. Việc nhận biết đúng thời điểm các chi tiết đã vượt quá giới hạn an toàn là cực kỳ quan trọng để bảo vệ tính mạng của người lái xe.

Đối với hệ thống sên nhông đĩa, bạn cần lên kế hoạch thay thế đồng bộ khi:

• Ốc tăng sên ở gắp sau đã được điều chỉnh đến vạch giới hạn cuối cùng nhưng sợi sên vẫn bị chùng võng.
• Sên bị hiện tượng giật cục mạnh khi tăng ga, hoặc phát ra tiếng kêu lách cách liên tục dù đã được vệ sinh và bôi trơn kỹ lưỡng.
• Các răng nhông đã mòn vẹt, mẻ răng hoặc xích bị bó cứng nhiều mắt liên tiếp không thể khắc phục.

Đối với hộp số vuông góc 90 độ, các dấu hiệu hư hỏng nghiêm trọng bao gồm:

• Phớt chặn dầu liên tục bị rò rỉ mặc dù đã được thay mới nhiều lần, cho thấy trục số đã bị cong lệch hoặc vòng bi đỡ trục bị rơ lỏng.
• Xuất hiện độ rơ (backlash) quá lớn giữa trục vào và trục ra khi bạn dùng tay lắc nhẹ, kèm theo tiếng gõ kim loại nặng nề bên trong vỏ hộp số.

Lưu ý an toàn quan trọng (Stop condition): Nếu bạn phát hiện vỏ hộp số xuất hiện các vết nứt chân chim, biến dạng do va đập, hoặc khi quá trình sửa chữa đòi hỏi phải tháo rã các bánh răng, vòng bi bằng các dụng cụ chuyên dụng như máy ép thủy lực, hãy dừng ngay việc tự thao tác tại nhà. Việc thiếu các dụng cụ đo lường chuyên dụng và kỹ thuật lắp ráp chính xác có thể dẫn đến hiện tượng kẹt cứng hộp số đột ngột khi xe đang di chuyển ở tốc độ cao, gây nguy hiểm trực tiếp đến tính mạng. Hãy đưa xe đến các trung tâm kỹ thuật uy tín để được xử lý bởi các kỹ thuật viên có chuyên môn.

Câu hỏi thường gặp (FAQ)

Có thể dùng dầu nhớt động cơ để châm thêm cho hộp số vuông góc không?

Không nên sử dụng dầu nhớt động cơ để châm thêm hoặc thay thế cho hộp số vuông góc 90 độ. Cơ cấu bánh răng truyền động vuông góc (như bánh răng côn xoắn hoặc bánh răng hypoid) hoạt động dưới áp lực cực kỳ lớn tập trung tại các điểm tiếp xúc của răng khi đổi hướng lực truyền động. Dầu bánh răng chuyên dụng được pha chế với các phụ gia chịu cực áp (EP – Extreme Pressure) đặc biệt để tạo ra màng dầu siêu bền, ngăn chặn hiện tượng mài mòn và bám dính kim loại dưới tải trọng cao. Dầu nhớt động cơ thông thường không có các phụ gia chịu cực áp này, màng dầu sẽ bị rách dưới áp lực lớn, dẫn đến việc các bánh răng nhanh chóng bị cào xước, mẻ răng và phá hủy toàn bộ hộp số chỉ sau một thời gian ngắn vận hành.

Nên bôi trơn sên bao lâu một lần khi thường xuyên chạy trời mưa?

Khi di chuyển thường xuyên dưới trời mưa hoặc đường ngập nước, lớp dầu bôi trơn trên sên sẽ bị nước mưa rửa trôi rất nhanh, đồng thời cát bụi bẩn từ mặt đường dễ bám chặt vào tạo thành một hỗn hợp mài mòn nguy hiểm cho nhông đĩa. Do đó, bạn không nên cứng nhắc áp dụng các mốc bảo dưỡng theo số km thông thường (như mỗi 500km đến 1000km). Thay vào đó, sau mỗi chuyến đi mưa lớn hoặc sau khi rửa xe, bạn nên dành vài phút để xịt rửa sạch bùn đất bám trên sên bằng nước sạch, lau khô hoàn toàn và xịt lại một lớp mỏng dầu bôi trơn sên chuyên dụng. Việc này giúp ngăn ngừa tức thì tình trạng rỉ sét bề mặt, giữ cho các mắt sên luôn linh hoạt và kéo dài đáng kể tuổi thọ của cả hệ thống truyền động.
