Hệ thống phanh đóng vai trò quyết định đến an toàn tính mạng và khả năng kiểm soát phương tiện khi vận hành xe máy. Việc chuyển đổi từ hệ thống phanh tang trống (phanh đùm) nguyên bản sang phanh đĩa sau thông qua chi tiết cùi nhôm chế (đế bắt đĩa) là một phương án nâng cấp phổ biến. Tuy nhiên, đây là một quá trình can thiệp sâu vào cơ cấu chuyển động và đòi hỏi độ chính xác cơ khí ở mức tối đa.
Bài viết này cung cấp hướng dẫn chi tiết về quy trình kỹ thuật, các tiêu chuẩn đo lường cơ khí và những ranh giới an toàn bắt buộc. Việc nắm vững các kiến thức này giúp bạn chủ động giám sát chất lượng gia công hoặc tự thực hiện các bước lắp đặt một cách chuẩn xác, hạn chế tối đa các rủi ro phát sinh trên đường lộ.
Đánh Giá Tính Khả Thi Và Yêu Cầu An Toàn Trước Khi Chế
Trước khi bắt tay vào việc mua sắm linh kiện hay gia công, bước đầu tiên và quan trọng nhất là đánh giá cấu trúc thực tế của càng sau (gắp sau) xe máy. Bạn cần đo đạc kỹ lưỡng khoảng trống giữa mâm xe và gắp xe để xác định xem có đủ không gian cho đĩa phanh, cùi nhôm và pát bắt heo dầu (caliper bracket) hoạt động hay không. Điểm chịu lực trên gắp sau cũng cần được kiểm tra để đảm bảo có thể hàn hoặc bắt ốc cố định pát heo dầu một cách chắc chắn mà không làm biến dạng hay yếu đi cấu trúc chịu lực của gắp.

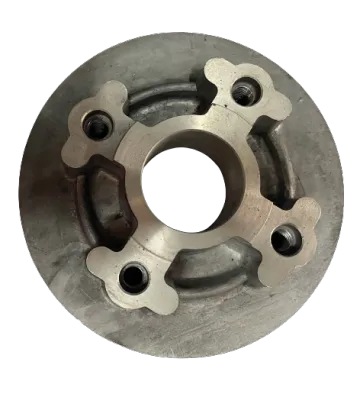

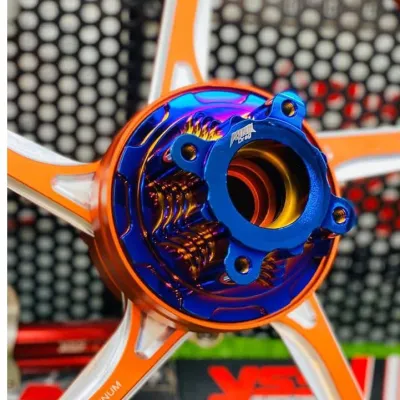

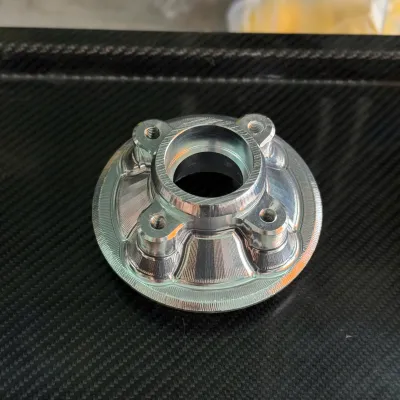

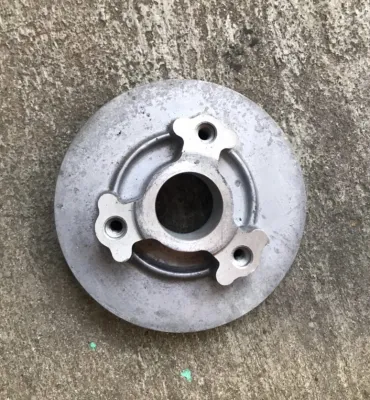

Sản phẩm được đề cập trong cẩm nang này
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Bên cạnh yếu tố kỹ thuật, khía cạnh pháp lý tại Việt Nam là điều người chơi xe bắt buộc phải lưu ý. Theo quy định pháp luật hiện hành, việc tự ý thay đổi kết cấu, đặc biệt là hệ thống phanh so với thiết kế nguyên bản của nhà sản xuất, được coi là hành vi tự ý thay đổi cấu tạo phương tiện. Điều này có thể dẫn đến việc bị xử phạt hành chính khi tham gia giao thông và gặp khó khăn trong quá trình đăng kiểm đối với các dòng xe có yêu cầu kiểm định định kỳ. Bạn cần cân nhắc kỹ lưỡng giữa lợi ích hiệu năng và trách nhiệm pháp lý trước khi thực hiện.
Ranh giới an toàn trong việc độ chế phanh là cực kỳ nghiêm ngặt. Hệ thống phanh liên quan trực tiếp đến khả năng dừng xe khẩn cấp; một sai sót nhỏ trong tính toán có thể dẫn đến tai nạn nghiêm trọng. Do đó, nếu bạn không có chuyên môn sâu về cơ khí chính xác, không sở hữu đầy đủ máy móc chuyên dụng hoặc thiếu kinh nghiệm sửa chữa xe máy, bắt buộc phải tham vấn hoặc thuê các kỹ thuật viên chuyên nghiệp tại các xưởng cơ khí uy tín để thực hiện.
Chuẩn Bị Dụng Cụ Và Thông Số Kỹ Thuật Cần Thiết
Để quá trình chế cùi nhôm đạt độ chính xác cao, việc chuẩn bị các dụng cụ đo lường chuyên dụng là điều kiện tiên quyết. Bạn cần trang bị thước kẹp điện tử có độ chia nhỏ nhất 0,01 mm và panme đo ngoài để đo đạc các kích thước trục. Đối với công đoạn lắp ráp, cờ lê lực là dụng cụ bắt buộc phải có để kiểm soát lực siết ốc, bên cạnh bộ tuýp chuyên dụng chất lượng cao nhằm tránh làm tòe đầu ốc hoặc hỏng ren nhôm.
Các thông số kỹ thuật nguyên bản của xe cần được thu thập và ghi chép cẩn thận bao gồm: đường kính trục bánh sau, khoảng cách từ tâm trục đến các điểm bắt ốc trên mâm xe (đùm xe), và phân bố hình học của các lỗ bắt ốc này. Việc đo đạc sai lệch dù chỉ nửa milimet cũng sẽ khiến cùi nhôm sau khi gia công không thể lắp vừa hoặc gây ra hiện tượng lệch tâm nghiêm trọng khi bánh xe quay.
Tiêu chuẩn lựa chọn vật liệu chế cùi nhôm quyết định trực tiếp đến độ bền và khả năng chịu lực của chi tiết. Bạn nên ưu tiên sử dụng các dòng hợp kim nhôm cường độ cao thường dùng trong ngành cơ khí chế tạo như nhôm dòng 6000 (ví dụ: 6061-T6) hoặc dòng 7000 (ví dụ: 7075-T6). Hãy yêu cầu nhà cung cấp vật liệu xuất trình chứng nhận thông số kỹ thuật rõ ràng. Tuyệt đối không sử dụng nhôm phế liệu tái chế hoặc nhôm đúc thủ công không rõ nguồn gốc, bởi chúng chứa nhiều tạp chất và bọt khí bên trong, rất dễ bị nứt gãy đột ngột khi chịu lực phanh đột ngột.
Quy Trình Gia Công Cùi Nhôm Chuẩn Kỹ Thuật
Chi tiết cùi nhôm chế đĩa sau đóng vai trò là cầu nối truyền lực phanh từ đĩa phanh vào bánh xe. Do đó, chi tiết này phải được gia công bằng máy CNC (Computer Numerical Control) hiện đại để đảm bảo độ đồng tâm tuyệt đối và khả năng chịu lực phân bổ đều. Việc cắt gọt, mài dũa thủ công bằng tay hoặc sử dụng các loại máy tiện cơ lạc hậu không thể đáp ứng được dung sai khắt khe của hệ thống phanh.
Đo Đạc Và Thiết Kế Bản Vẽ
Quy trình bắt đầu bằng việc đo đạc chi tiết khoảng trống bên trong đùm xe, khoảng cách đến trục bánh và khoảng cách tới hệ thống giảm xóc sau. Việc này đảm bảo rằng sau khi lắp đặt, cả cùi nhôm và đĩa phanh đều nằm gọn gàng trong không gian cho phép, không bị cạ quẹt vào gắp xe, xích tải hay ống xả khi xe nhún nhảy trên đường gồ ghề.
Từ các số liệu đo đạc thực tế, bạn cần sử dụng các phần mềm thiết kế CAD chuyên dụng để dựng bản vẽ kỹ thuật 3D cho cùi nhôm. Bản vẽ phải thể hiện rõ ràng các thông số dung sai lắp ghép (thường ở mức micromet), các góc vát mép (chamfer) để tránh tập trung ứng suất, và các rãnh giải phóng ứng suất tại các góc chuyển tiếp. Thiết kế này cần được gửi cho đơn vị gia công CNC chuyên nghiệp để các kỹ sư cơ khí thẩm định lại tính khả thi và khả năng chịu lực trước khi tiến hành cắt gọt phôi nhôm thực tế.
Tiện CNC Và Xử Lý Bề Mặt
Trong quá trình gia công, đơn vị sản xuất cần cam kết đảm bảo độ đồng tâm giữa lỗ trục trung tâm và đường tròn định vị đĩa phanh, cũng như độ phẳng tuyệt đối của bề mặt bắt đĩa phanh so với tâm trục. Bất kỳ sự sai lệch nào về độ phẳng cũng sẽ khiến đĩa phanh bị đảo khi quay, dẫn đến hiện tượng bó phanh hoặc phanh ăn không đều.
Sau khi hoàn thành công đoạn tiện và phay CNC, chi tiết cùi nhôm cần được xử lý bề mặt bằng phương pháp Anodizing (anod hóa nhôm). Quá trình điện hóa này tạo ra một lớp oxit nhôm cực cứng trên bề mặt, giúp tăng khả năng chống mài mòn, chống trầy xước và bảo vệ chi tiết khỏi sự oxy hóa do tác động của nước mưa, bùn đất và hóa chất rửa xe tại Việt Nam.
Khi nhận thành phẩm, bạn cần tiến hành kiểm tra kỹ lưỡng bằng thước kẹp. Các lỗ bắt ốc trên cùi nhôm phải trùng khớp hoàn toàn với các lỗ ren trên mâm xe. Khi lắp thử, cùi nhôm phải ôm khít vào đùm xe một cách nhẹ nhàng; tuyệt đối không được dùng búa đóng ép hoặc dùng máy khoan cầm tay để khoét rộng lỗ ốc, vì hành động này sẽ phá hỏng hoàn toàn độ đồng tâm của hệ thống.
Lắp Ráp Hệ Thống Phanh Đĩa Sau Và Căn Chỉnh
Quá trình lắp ráp đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các bước kỹ thuật. Đầu tiên, hãy làm sạch toàn bộ bề mặt tiếp xúc giữa cùi nhôm và mâm xe. Tiến hành siết các ốc kết nối cùi nhôm vào mâm xe bằng cờ lê lực theo đúng thông số mô-men xoắn khuyến cáo của nhà sản xuất (thường dao động từ 20 đến 25 Nm tùy kích thước ốc). Để đảm bảo an toàn lâu dài, bắt buộc phải nhỏ một giọt keo khóa ren chuyên dụng (loại trung bình hoặc cao) vào ren ốc trước khi siết để ngăn ngừa ốc bị tự nới lỏng do rung động từ động cơ và mặt đường.
Tiếp theo, lắp đĩa phanh lên cùi nhôm và siết ốc theo hình ngôi sao (siết chéo cánh) để lực ép được phân bổ đều. Sau khi cố định đĩa phanh, hãy gá đồng hồ so vào gắp xe và tì đầu đo vào bề mặt đĩa phanh, sau đó quay nhẹ bánh xe để kiểm tra độ đảo (độ vênh). Độ đảo mặt đầu của đĩa phanh phải nằm trong ngưỡng an toàn cho phép (thường dưới 0,1 mm); nếu kim đồng hồ so dao động quá lớn, bạn cần tháo ra kiểm tra lại bề mặt tiếp xúc của cùi nhôm hoặc đĩa phanh.
Cuối cùng là công đoạn lắp pát bắt heo dầu và căn chỉnh vị trí của heo dầu. Heo dầu phải được định vị sao cho hai má phanh tiếp xúc song song và đồng đều với bề mặt đĩa phanh. Khi nhả tay phanh hoặc bàn đạp phanh, bánh xe phải quay trơn tru, nhẹ nhàng và không có bất kỳ tiếng cọ xát hay hiện tượng bó kẹt nào giữa má phanh và đĩa phanh.
Kiểm Tra An Toàn Và Bảo Dưỡng Sau Khi Lắp Đặt
Sau khi hoàn tất lắp ráp, bạn cần thực hiện quy trình kiểm tra tĩnh ngay tại chỗ. Hãy dựng chân chống đứng của xe, dùng tay quay mạnh bánh sau để phát hiện xem có tiếng cọ xát bất thường nào phát ra từ đĩa phanh và má phanh hay không. Đồng thời, tiến hành bóp phanh tay hoặc đạp phanh chân nhiều lần để cảm nhận độ cứng, hành trình tự do và phản hồi lực của tay phanh; hệ thống phải cho cảm giác chắc chắn, không bị hiện tượng xốp hay hẫng (dấu hiệu của việc còn bọt khí trong đường dầu).
Khi bài kiểm tra tĩnh đạt yêu cầu, hãy chuyển sang bước kiểm tra động (chạy thử). Chọn một khu vực trống trải, bằng phẳng, không có phương tiện qua lại để chạy thử xe ở tốc độ thấp (khoảng 15 – 20 km/h). Tiến hành rà phanh nhẹ nhàng để má phanh và đĩa phanh tự rà khít vào nhau, sau đó thử phanh gấp ở tốc độ thấp để đánh giá độ bám, kiểm tra xem xe có bị hiện tượng trượt bánh lệch hướng hay có tiếng kêu lạ nào không.
Để hệ thống phanh hoạt động bền bỉ và an toàn, bạn cần lập một kế hoạch bảo dưỡng định kỳ nghiêm túc. Sau 100 km vận hành đầu tiên, bắt buộc phải dùng cờ lê lực để kiểm tra lại toàn bộ mô-men xoắn của các ốc cố định cùi nhôm và đĩa phanh. Định kỳ hàng tháng hoặc sau mỗi 1.000 km, hãy kiểm tra mực dầu phanh trong bình chứa, độ mòn của má phanh và tình trạng bề mặt đĩa phanh để kịp thời phát hiện và xử lý các dấu hiệu bất thường.
Các Câu Hỏi Thường Gặp (FAQ)
Chế cùi nhôm có làm yếu trục bánh sau không?
Nếu cùi nhôm được thiết kế chuẩn xác bằng phần mềm chuyên dụng, sử dụng vật liệu hợp kim nhôm chất lượng cao và được gia công CNC với dung sai cực nhỏ, nó sẽ ôm khít vào trục và đùm xe, giúp phân bổ lực phanh đều đặn và không làm yếu trục bánh sau. Ngược lại, nếu gia công sai dung sai khiến chi tiết bị lệch tâm hoặc bị vênh, lực phanh khi kích hoạt sẽ tạo ra mô-men xoắn lệch tâm cực lớn tác động lên trục bánh. Điều này tích tụ ứng suất mỏi theo thời gian, dễ dẫn đến hiện tượng cong, gãy trục bánh sau hoặc làm hỏng nhanh chóng hệ thống bạc đạn (vòng bi) bên trong đùm xe.
Có thể tự tiện cùi nhôm tại nhà bằng máy khoan không?
Câu trả lời là tuyệt đối không. Hệ thống phanh xe máy đòi hỏi độ chính xác cơ khí ở mức micromet để đảm bảo an toàn khi vận hành ở tốc độ cao. Việc sử dụng máy khoan cầm tay, máy mài hoặc các loại máy tiện thủ công tại nhà không bao giờ có thể đảm bảo được độ đồng tâm và độ phẳng tuyệt đối cho cùi nhôm. Việc tự chế thủ công như vậy sẽ tạo ra một chi tiết bị lệch tâm, gây ra hiện tượng rung lắc dữ dội khi chạy xe, làm bó cứng phanh đột ngột hoặc thậm chí gây đứt gãy các ốc liên kết khi bạn phanh gấp ở tốc độ cao, dẫn đến những tai nạn cực kỳ nguy hiểm.
