Lắp đặt camera lùi hồng ngoại cho ô tô là một giải pháp nâng cấp thiết thực giúp tăng cường khả năng quan sát phía sau xe, đặc biệt là trong điều kiện thiếu sáng hoặc ban đêm. Để hoàn thành quá trình này một cách an toàn và đúng kỹ thuật, bạn cần thực hiện theo một quy trình chuẩn hóa bao gồm việc chuẩn bị đầy đủ dụng cụ chuyên dụng, ngắt nguồn điện hệ thống để phòng ngừa chập cháy, đi dây ẩn dọc theo thân xe và đấu nối chính xác nguồn kích hoạt từ đèn lùi. Việc tuân thủ nghiêm ngặt các bước kỹ thuật không chỉ bảo vệ hệ thống điện nguyên bản của xe mà còn đảm bảo chất lượng hình ảnh sắc nét và độ bền hoạt động lâu dài của thiết bị.
Chuẩn bị dụng cụ và đảm bảo an toàn điện
Trước khi bắt đầu can thiệp vào hệ thống điện của xe, việc chuẩn bị đầy đủ dụng cụ chuyên dụng là bước bắt buộc để quá trình lắp đặt diễn ra trôi chảy và không gây hư hại cho các chi tiết nội thất. Bạn cần chuẩn bị sẵn một bộ tuốc nơ vít đầy đủ kích cỡ, kìm tuốt dây điện chuyên dụng, băng keo điện chịu nhiệt, ống luồn dây bảo vệ và một chiếc đồng hồ vạn năng. Đồng hồ vạn năng là công cụ cực kỳ quan trọng giúp xác định chính xác các cực điện, tránh việc đấu nối sai lệch gây hỏng hóc thiết bị.
An toàn điện phải luôn là ưu tiên hàng đầu khi thao tác trên ô tô. Trước khi chạm vào bất kỳ đầu dây nào, bạn bắt buộc phải tắt khóa điện và ngắt kết nối cực âm của ắc quy xe. Thao tác này giúp triệt tiêu hoàn toàn dòng điện trong xe, ngăn ngừa nguy cơ chập mạch, đánh lửa hoặc làm hỏng các module điều khiển điện tử nhạy cảm như hộp điều khiển thân xe hay hệ thống cầu chì trung tâm.
Sản phẩm được đề cập trong cẩm nang này

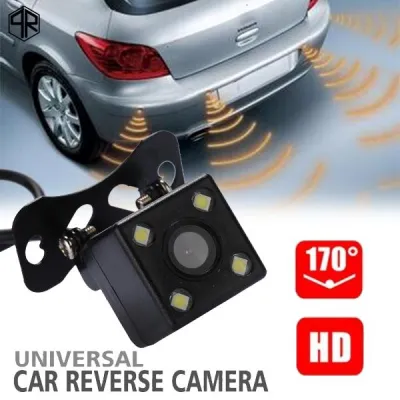

![[Kho Hải Phòng] Camera Lùi Hồng Ngoại 4 Led Trợ Sáng Độ Phân Giải HD Tầm Nhìn Ban Đêm 170 Độ Cực Rộng Chống Nước](https://img.lazcdn.com/g/p/2f820c2da771caa782ddace0b4de69a1.jpg_400x400q80.jpg_.webp)
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Bên cạnh đó, hãy dành thời gian đọc kỹ tài liệu hướng dẫn sử dụng đi kèm của bộ camera lùi hồng ngoại và sổ tay kỹ thuật của dòng xe bạn đang sở hữu. Mỗi mẫu xe có thể có cấu trúc đi dây và chuẩn kết nối khác nhau. Việc đối chiếu thông số kỹ thuật giúp bạn xác nhận chuẩn kết nối hình ảnh và yêu cầu điện áp đầu vào của camera, thông thường là nguồn điện một chiều 12V ổn định.
Lựa chọn vị trí lắp đặt và phương án đi dây
Vị trí gắn camera quyết định trực tiếp đến tầm nhìn phía sau và hiệu quả hoạt động của cụm đèn hồng ngoại vào ban đêm. Hiện nay, hai phương án phổ biến nhất là thay thế phần ốp đèn biển số nguyên bản bằng cụm camera chuyên dụng theo xe, hoặc tiến hành khoan một lỗ nhỏ trên cản sau để bắt vít cố định camera đa năng. Bạn cần đối chiếu kỹ cấu trúc nguyên bản của xe để lựa chọn phương án ít xâm lấn nhất, ưu tiên bảo toàn các chi tiết nhựa và tôn của xe.
Khi xác định vị trí lắp đặt, hãy đảm bảo ống kính camera được giữ cân bằng và không bị che khuất bởi tay nắm cốp, biển số hoặc các chi tiết trang trí bằng crom. Đối với dòng camera lùi hồng ngoại, khoảng không gian xung quanh ống kính cần phải hoàn toàn thông thoáng. Nếu camera bị đặt quá sâu dưới hốc hoặc sát các bề mặt phản xạ, ánh sáng hồng ngoại phát ra vào ban đêm sẽ bị dội ngược lại ống kính, gây ra hiện tượng lóa sáng và làm mờ hoàn toàn hình ảnh hiển thị.
Sau khi cố định camera, việc quy hoạch tuyến đường đi dây từ đuôi xe vào khoang lái cần được lên kế hoạch tỉ mỉ. Tuyến dây tín hiệu và dây nguồn phải được đi ẩn dưới các tấm ốp nhựa dọc theo sàn xe hoặc trần xe, tránh xa các khu vực có nhiệt độ cao như đường ống xả và các bộ phận chuyển động như bản lề cốp hay cơ cấu gạt mưa. Để đảm bảo độ bền trước các rung động vật lý và mài mòn theo thời gian, bạn bắt buộc phải lồng toàn bộ dây dẫn vào trong ống ruột gà chuyên dụng trước khi cố định bằng dây rút.
Quy trình đấu nối điện và tín hiệu hình ảnh
Nguyên lý hoạt động cơ bản của hệ thống camera lùi là tự động kích hoạt và hiển thị hình ảnh ngay khi người lái chuyển sang số lùi. Để đạt được điều này, hệ thống cần lấy tín hiệu kích hoạt từ mạch điện của đèn lùi phía sau xe. Khi đèn lùi sáng, dòng điện 12V sẽ đồng thời cấp nguồn cho camera và gửi tín hiệu lệnh đến màn hình hiển thị ở khoang lái.
Khi tiến hành đấu nối, tuyệt đối không được dựa vào màu sắc của dây dẫn để phân biệt cực âm và cực dương, bởi mỗi nhà sản xuất xe có quy ước mã màu riêng biệt và có thể thay đổi theo từng đời xe. Bạn phải sử dụng đồng hồ vạn năng, chuyển sang chế độ đo điện áp một chiều, bật khóa điện và cài số lùi để đo và xác định chính xác đâu là dây nguồn dương 12V của đèn lùi và đâu là dây mát. Sau khi xác định đúng, tiến hành tuốt vỏ dây, đấu nối chắc chắn và bọc kín bằng băng keo điện chịu nhiệt hoặc ống co nhiệt để chống chập điện.
Tiếp theo là bước kết nối cáp tín hiệu hình ảnh, thường sử dụng chuẩn cáp đồng trục AV với đầu cắm RCA màu vàng. Bạn cắm đầu dây tín hiệu từ camera vào cổng đường vào video chuyên dụng cho camera lùi phía sau màn hình trung tâm hoặc gương chiếu hậu tích hợp màn hình. Trên sợi cáp AV này thường đi kèm một sợi dây màu đỏ nhỏ ở cả hai đầu, đây chính là dây kích tín hiệu. Bạn cần đấu đầu dây kích phía sau vào nguồn dương của đèn lùi và đầu dây kích phía trước vào đường dây nhận tín hiệu lùi của màn hình.
Đối với một số dòng camera lùi hồng ngoại có công suất lớn hoặc sở hữu hệ thống đèn LED hồng ngoại công suất cao, nhà sản xuất có thể yêu cầu một đường nguồn độc lập để tránh gây quá tải cho mạch đèn lùi nguyên bản. Trong trường hợp này, bạn cần tuân thủ nghiêm ngặt sơ đồ mạch điện đi kèm, sử dụng một rơ-le trung gian để lấy nguồn trực tiếp từ hộp cầu chì hoặc tẩu thuốc, và chỉ sử dụng đường điện đèn lùi làm tín hiệu điều khiển đóng ngắt rơ-le.
Kiểm tra hệ thống, căn chỉnh góc nhìn và chống thấm
Sau khi hoàn tất các bước đấu nối vật lý và đi dây, hãy kết nối lại cực âm của ắc quy để tiến hành thử nghiệm hệ thống. Hãy khởi động xe, đạp giữ phanh chân để đảm bảo an toàn, sau đó gạt cần số sang vị trí R. Quan sát màn hình hiển thị trong khoang lái để xác nhận xem hình ảnh từ phía sau xe có tự động xuất hiện ngay lập tức và không bị hiện tượng trễ hay nhiễu sọc hay không.
Để kiểm tra khả năng hoạt động của hệ thống hồng ngoại, bạn có thể đỗ xe vào khu vực tối hoặc dùng một tấm vải đen dày che kín hoàn toàn ống kính camera để mô phỏng môi trường ban đêm. Lúc này, cảm biến ánh sáng trên camera sẽ tự động kích hoạt các bóng LED hồng ngoại hoạt động. Bạn cần xác nhận xem các bóng LED có phát ra ánh sáng đỏ mờ hay không và hình ảnh hiển thị trên màn hình có tự động chuyển sang chế độ ban đêm rõ nét, giúp nhận diện rõ các vật cản trong bóng tối hay không.
Bước tiếp theo là tinh chỉnh góc nghiêng của camera để tối ưu hóa tầm nhìn. Góc quan sát lý tưởng là khi màn hình hiển thị được một phần nhỏ của cản sau xe ở mép dưới cùng, đồng thời bao quát được khoảng không gian mặt đất phía sau từ 2 đến 3 mét. Góc nhìn này giúp người lái dễ dàng ước lượng khoảng cách thực tế khi lùi xe và tránh được các chướng ngại vật thấp nằm sát mặt đất.
Cuối cùng, việc hoàn thiện khả năng chống thấm nước là yếu tố quyết định đến tuổi thọ của toàn bộ hệ thống. Tại các vị trí luồn dây qua thân xe hoặc các lỗ khoan trên cản sau, bạn phải sử dụng keo chống thấm chuyên dụng hoặc gioăng cao su để bịt kín hoàn toàn. Việc này ngăn chặn triệt để nước mưa, hơi ẩm hoặc nước rửa xe xâm nhập vào bên trong cốp xe hoặc len lỏi vào các đầu giắc kết nối gây ra hiện tượng oxy hóa và chập mạch.
Xử lý các sự cố thường gặp sau khi lắp đặt
Trong quá trình sử dụng thực tế, hệ thống camera lùi có thể gặp phải một số trục trặc nhỏ do lỏng giắc cắm hoặc đấu nối chưa hoàn hảo. Lỗi phổ biến nhất là màn hình không hiển thị hình ảnh hoặc báo tín hiệu trống khi cài số lùi. Khi gặp tình huống này, bạn cần kiểm tra lại điểm tiếp xúc của dây kích nguồn tại đèn lùi và giắc cắm AV phía sau màn hình, đảm bảo các đầu nối không bị lỏng lẻo hoặc đứt ngầm.
Nếu xảy ra hiện tượng camera hoạt động tốt vào ban ngày nhưng hệ thống hồng ngoại không sáng vào ban đêm, nguyên nhân thường do cảm biến ánh sáng bị bụi bẩn che khuất hoặc nguồn cấp điện cho cụm hồng ngoại bị sụt áp. Bạn hãy vệ sinh sạch sẽ bề mặt ống kính và kiểm tra lại điện áp cấp cho camera bằng đồng hồ vạn năng khi xe đang nổ máy, đảm bảo nguồn điện duy trì ổn định ở mức yêu cầu.
Một sự cố khác là hình ảnh hiển thị trên màn hình bị lộn ngược đầu hoặc bị ngược hướng trái phải như trong gương. Lỗi này có thể dễ dàng khắc phục bằng cách điều chỉnh các vòng dây cấu hình nhỏ trên thân dây camera (thường là cắt hoặc nối lại một vòng dây nhỏ theo hướng dẫn của nhà sản xuất) hoặc truy cập vào phần cài đặt hệ thống trên màn hình hiển thị để lật ngược hình ảnh lại cho đúng thực tế.
Câu hỏi thường gặp (FAQ)
Màn hình nguyên bản có tương thích trực tiếp với camera lùi hồng ngoại lắp thêm không?
Màn hình nguyên bản theo xe thường sử dụng các chuẩn kết nối và giao thức truyền tín hiệu riêng biệt của nhà sản xuất, do đó không phải lúc nào cũng có sẵn cổng cắm AV dạng RCA thông dụng để tương thích trực tiếp với camera lùi lắp thêm. Để kết nối thành công, bạn thường cần phải trang bị thêm một bộ giải mã tín hiệu video hoặc hộp giao diện chuyển đổi tương thích với dòng xe cụ thể của mình. Hãy kiểm tra kỹ sơ đồ chân cắm phía sau đầu đĩa hoặc tham khảo tài liệu kỹ thuật của xe để xác định xem có cần mua thêm cáp chuyển đổi chuyên dụng hay không.
Có bắt buộc phải tháo hoặc khoan cản sau để lắp camera không?
Việc khoan cản sau không phải là yêu cầu bắt buộc đối với mọi dòng xe. Hiện nay trên thị trường có rất nhiều giải pháp lắp đặt thông minh giúp bảo toàn kết cấu nguyên bản của xe, ví dụ như sử dụng cụm camera được tích hợp sẵn vào phần ốp đèn soi biển số hoặc phần tay nắm mở cốp thiết kế riêng cho từng dòng xe. Bạn chỉ nên lựa chọn phương án khoan cản sau khi xe không có các phụ kiện thay thế tương thích, và khi thực hiện cần sử dụng đúng mũi khoan khoét chuyên dụng đi kèm trong bộ camera để đảm bảo tính thẩm mỹ và độ chính xác cao nhất.
