Lắp đặt camera hành trình ô tô tích hợp GPS và chế độ giám sát đỗ xe (parking mode) là giải pháp tối ưu để bảo vệ phương tiện liên tục. Tuy nhiên, việc đi dây làm sao cho thẩm mỹ, không cản trở hệ thống túi khí và đấu nối nguồn điện an toàn vào hộp cầu chì đòi hỏi quy trình kỹ thuật chuẩn xác. Thực hiện đúng cách không chỉ giúp thiết bị hoạt động ổn định mà còn bảo vệ hệ thống điện nguyên bản của xe khỏi nguy cơ chập cháy hoặc hao bình ắc quy.
Chuẩn Bị Dụng Cụ Và Kiểm Tra Tương Thích Hệ Thống Điện
Trước khi can thiệp vào hệ thống điện của xe, việc chuẩn bị đầy đủ dụng cụ chuyên dụng là bắt buộc để đảm bảo an toàn và tránh làm hư hại các chi tiết nội thất. Bạn cần chuẩn bị một bộ cạy nhựa chuyên dụng để tháo lắp các tấm ốp cabin mà không gây trầy xước, một đồng hồ vạn năng hoặc bút thử điện ô tô (12V-24V) để đo điện áp, băng keo cách điện chất lượng cao, dây rút nhựa để cố định dây dẫn, và kìm cắt hoặc kìm tuốt dây.
Bước tiếp theo là tra cứu sơ đồ hộp cầu chì (Fuse box diagram) trong sách hướng dẫn sử dụng đi kèm của xe. Hộp cầu chì khoang cabin thông thường được bố trí dưới táp-lô phía bên người lái hoặc bên trong hộc để đồ phụ phía trước. Việc xác định chính xác vị trí này giúp bạn nhận diện được các loại chân cầu chì mà xe đang sử dụng, ví dụ như Mini, Micro2, ATO hoặc Low-Profile Mini, từ đó chọn mua đúng loại kẹp lấy điện (Fuse tap) tương thích.

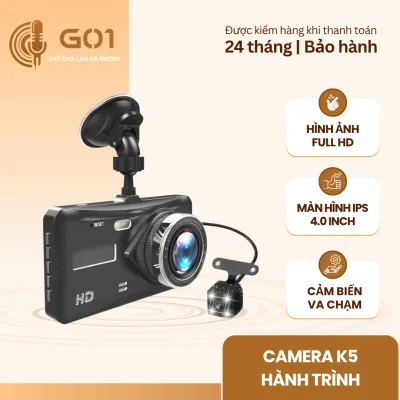

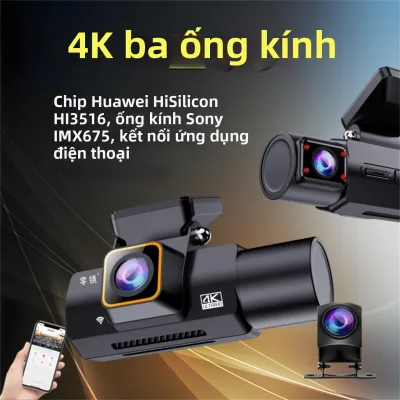

Sản phẩm được đề cập trong cẩm nang này
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
Bên cạnh đó, hãy kiểm tra kỹ thông số kỹ thuật của bộ cáp nguồn (Hardwire Kit) đi kèm camera hành trình ô tô. Đa số các dòng xe con hiện nay sử dụng hệ thống điện 12V, trong khi một số dòng xe tải lớn sử dụng hệ thống 24V. Đảm bảo bộ Hardwire Kit hỗ trợ dải điện áp phù hợp của xe để mạch hạ áp hoạt động chính xác, chuyển đổi nguồn điện xe về mức điện áp hoạt động an toàn của camera (thường là 5V).
Ranh giới an toàn: Việc can thiệp sâu vào hệ thống điện ô tô luôn tiềm ẩn rủi ro ảnh hưởng đến chính sách bảo hành chính hãng của phương tiện. Nếu bạn không thể tìm thấy sơ đồ hộp cầu chì, không xác định được loại chân cầu chì phù hợp, hoặc xe của bạn đang trong thời gian bảo hành nghiêm ngặt với các điều khoản khắt khe về thay đổi kết cấu điện, hãy dừng thao tác tự lắp đặt. Trong trường hợp này, việc tham khảo ý kiến hoặc nhờ sự hỗ trợ từ kỹ thuật viên tại các gara uy tín là quyết định an toàn nhất.
Kỹ Thuật Đi Dây Ngầm Thẩm Mỹ Và An Toàn Cho Túi Khí
Quy trình đi dây ngầm cần đảm bảo hai yếu tố cốt lõi: giấu kín hoàn toàn các sợi cáp để giữ vẻ đẹp nguyên bản của khoang cabin và tuyệt đối không cản trở hoạt động của hệ thống an toàn thụ động trên xe.
Định Vị Camera Và Giấu Dây Dọc Trần Xe
Vị trí lắp đặt camera hành trình ô tô lý tưởng nhất là ở vùng phía sau gương chiếu hậu trung tâm. Vị trí này giúp ống kính có góc quan sát rộng, bao quát đều hai bên đầu xe và nằm trong vùng gạt nước hoạt động để đảm bảo hình ảnh rõ nét khi trời mưa. Khi dán thiết bị lên kính lái, hãy lưu ý không che khuất tầm nhìn của người lái và tránh đè lên các cụm cảm biến ánh sáng hoặc cảm biến gạt mưa tự động của xe.
Đối với các dòng camera sử dụng module GPS rời, bạn nên đặt module này ở góc sát mép táp-lô hoặc dán ở góc trên cùng của kính lái để tối ưu hóa khả năng thu phát tín hiệu vệ tinh. Hãy tránh những vùng kính có dán phim cách nhiệt chứa kim loại nặng (metallic film), vì lớp kim loại này có thể cản trở hoặc làm mất hoàn toàn tín hiệu GPS của thiết bị.
Sau khi cố định camera, hãy sử dụng thanh cạy nhựa chuyên dụng để luồn sợi dây cáp nguồn vào khe tiếp giáp giữa mép nỉ trần xe và kính lái. Thao tác này cần thực hiện nhẹ nhàng, nhích từng đoạn ngắn một để tránh làm rách lớp nỉ trần hoặc làm gãy các ngàm nhựa cố định bên trong.
Đi Dây Qua Cột A Và Khu Vực Táp-Lô (Lưu Ý Túi Khí)
Cảnh báo an toàn quan trọng: Khu vực cột A trên các dòng xe đời mới thường là nơi bố trí túi khí rèm (Side curtain airbag). Tuyệt đối không đi dây cáp vắt ngang qua bề mặt ngoài của ốp cột A hoặc đè lên túi khí. Nếu xảy ra va chạm và túi khí bung ra, sợi dây cáp bị căng có thể ngăn cản túi khí hoạt động đúng thiết kế, hoặc nghiêm trọng hơn là lực bung cực mạnh sẽ kéo đứt dây và bắn các mảnh linh kiện vào người ngồi trong cabin.
Để đi dây an toàn qua cột A, bạn cần tháo nhẹ ốp nhựa cột A ra ngoài. Quan sát đường đi của bó dây điện nguyên bản chạy dọc theo cột A của xe. Hãy luồn sợi dây cáp của camera hành trình ô tô đi luồn ra phía sau bó dây điện này, áp sát vào phần khung kim loại của xe. Dùng dây rút nhựa buộc cố định chặt sợi cáp vào bó dây điện nguyên bản, đảm bảo dây không bị chùng hay dịch chuyển đè lên túi khí.
Sau khi vượt qua cột A, tiếp tục luồn dây xuống dưới khu vực táp-lô. Bạn có thể đi dây men theo các hốc nhựa kín dưới chân ga/chân phanh (nếu hộp cầu chì nằm bên lái) hoặc dưới hộc đồ phụ (nếu hộp cầu chì nằm bên phụ). Sử dụng dây rút để cố định gọn gàng các đoạn dây thừa, tránh để dây bị rơi tự do xuống khu vực bàn đạp gây cản trở thao tác lái xe.
Đấu Nối Nguồn Điện An Toàn Cho Chế Độ Giám Sát Chống Trộm
Chế độ giám sát chống trộm (Parking Mode) đòi hỏi camera phải được cấp điện liên tục ngay cả khi xe đã tắt máy và khóa cửa. Điều này yêu cầu một phương án đấu nối nguồn điện chuyên dụng và an toàn.
So Sánh Nguồn Điện: Tẩu Thuốc Hay Hộp Cầu Chì?
Hầu hết các dòng xe ô tô hiện nay sẽ tự động ngắt nguồn cấp ra cổng tẩu thuốc 12V hoặc cổng USB ngay khi tắt khóa điện hoặc sau khi khóa cửa một khoảng thời gian ngắn. Do đó, nếu bạn sử dụng nguồn điện từ cổng tẩu thuốc, camera hành trình ô tô sẽ ngừng hoạt động ngay khi bạn rời khỏi xe, khiến chế độ giám sát chống trộm không thể kích hoạt. Thêm vào đó, việc cắm tẩu thuốc thường để lộ phần phích cắm khá lớn trên bảng điều khiển, làm giảm tính thẩm mỹ.
Để khắc phục nhược điểm này, giải pháp tối ưu nhất là đấu nối trực tiếp vào hộp cầu chì của xe thông qua bộ cáp nguồn Hardwire Kit. Bộ cáp này giúp giấu kín hoàn toàn đường dây điện dưới táp-lô và cung cấp nguồn điện ổn định 24/7 cho camera hoạt động ở chế độ đỗ xe.
Khi lựa chọn Hardwire Kit, bạn bắt buộc phải sử dụng sản phẩm chính hãng đi kèm với camera hoặc các bộ cáp nguồn có chứng nhận tương thích rõ ràng từ nhà sản xuất. Việc sử dụng các bộ cáp nguồn trôi nổi không rõ nguồn gốc có thể dẫn đến sai lệch điện áp, gây hỏng mạch camera hoặc làm mất tính năng bảo vệ ắc quy.
Quy Tắc Đấu Nối Hardwire Kit Và Bảo Vệ Bình Ắc Quy
Bộ cáp nguồn Hardwire Kit tiêu chuẩn thường có ba đầu dây chính: dây ACC (thường là màu đỏ), dây BATT/VCC (thường là màu vàng) và dây GND (màu đen). Sử dụng đồng hồ vạn năng đo điện áp tại các chân cầu chì khi xe đã tắt máy hoàn toàn để xác định vị trí đấu nối:
- Chân BATT/VCC (Nguồn liên tục): Tìm cầu chì luôn có điện áp khoảng 12V ngay cả khi tắt khóa điện (thường là cầu chì của đèn trần, đèn khẩn cấp hoặc khóa cửa).
- Chân ACC (Nguồn kích hoạt): Tìm cầu chì chỉ có điện khi bật khóa điện sang nấc ON và mất điện hoàn toàn khi tắt máy (thường là cầu chì tẩu thuốc, gạt mưa hoặc hệ thống giải trí).
- Dây GND (Tiếp đất): Đầu dây màu đen phải được siết chặt vào một con ốc kim loại bắt trực tiếp vào khung sườn xe để đảm bảo tiếp đất tốt. Tránh bắt vào các con ốc định vị trên chi tiết nhựa vì chúng không có tính dẫn điện.
Ranh giới an toàn: Tuyệt đối không cắt, tuốt vỏ hoặc quấn dây đồng trực tiếp vào chân cầu chì nguyên bản của xe để lấy điện. Phương pháp này rất dễ gây lỏng lẻo, sinh nhiệt và chập cháy hệ thống điện. Thay vào đó, bắt buộc phải sử dụng kẹp lấy điện không cắt dây (Fuse tap hay Add-a-circuit) phù hợp với chuẩn chân cầu chì của xe. Fuse tap giúp chia nhánh điện độc lập, bảo vệ riêng biệt cho cả thiết bị nguyên bản và camera hành trình bằng các cầu chì độc lập.
Cơ chế bảo vệ điện áp thấp (Low-voltage cutoff) tích hợp trên bộ Hardwire Kit là yếu tố sống còn để bảo vệ bình ắc quy của xe. Bạn cần điều chỉnh công tắc gạt trên bộ cáp nguồn hoặc cài đặt trong ứng dụng của camera ở mức điện áp ngắt an toàn (khuyến nghị từ 12.0V đến 12.2V đối với hệ thống điện 12V). Khi xe đỗ lâu ngày và điện áp bình sụt xuống dưới ngưỡng này, bộ nguồn sẽ tự động ngắt điện cấp cho camera để bảo toàn lượng điện dư, giúp xe vẫn có thể khởi động bình thường vào lần tiếp theo.
Nếu gặp khó khăn trong việc xác định các chân cầu chì phù hợp hoặc nhận thấy hộp cầu chì sử dụng các chuẩn kết nối lạ, hãy dừng thao tác đấu nối và đưa xe đến trung tâm dịch vụ chuyên nghiệp để được hỗ trợ kỹ thuật.
Cài Đặt GPS Và Cấu Hình Chế Độ Giám Sát (Parking Mode)
Sau khi hoàn tất việc đi dây và đấu nối phần cứng, hãy khởi động xe để camera lên nguồn và tiến hành các thiết lập phần mềm cần thiết.
Đầu tiên, truy cập vào menu cài đặt của camera hành trình ô tô hoặc thông qua ứng dụng liên kết trên điện thoại thông minh để kích hoạt tính năng GPS. Đưa xe ra khu vực không gian thông thoáng, tránh các tòa nhà cao tầng hoặc tầng hầm để thiết bị tiến hành dò tìm và kết nối với các vệ tinh. Khi kết nối thành công, camera sẽ tự động cập nhật thời gian thực, tọa độ và hiển thị tốc độ di chuyển chính xác của xe trên các video ghi hình.
Tiếp theo, hãy kích hoạt chế độ giám sát đỗ xe (Parking Mode) trong phần cài đặt. Tùy thuộc vào công nghệ của từng dòng camera, bạn có thể lựa chọn một trong các phương thức ghi hình sau:
- Ghi hình tua nhanh thời gian (Time-lapse): Camera ghi hình liên tục ở tốc độ khung hình rất thấp (ví dụ 1 đến 2 khung hình/giây). Phương thức này giúp tiết kiệm tối đa dung lượng thẻ nhớ mà vẫn đảm bảo ghi lại toàn bộ diễn biến xung quanh xe mà không bị ngắt quãng.
- Ghi hình khi phát hiện chuyển động (Motion Detection): Camera chỉ tự động kích hoạt ghi hình khi cảm biến hình ảnh phát hiện có người hoặc vật thể di chuyển trong vùng quan sát của ống kính.
- Ghi hình khi có va chạm (G-sensor): Camera sẽ đưa thiết bị vào trạng thái ngủ đông sâu để tiết kiệm năng lượng tối đa và chỉ tự động bật nguồn ghi hình khi cảm biến G-sensor phát hiện có lực va chạm vật lý tác động lên thân xe.
Bạn nên điều chỉnh độ nhạy của cảm biến va chạm (G-sensor) ở mức Trung bình hoặc Thấp khi đỗ xe. Nếu thiết lập độ nhạy quá cao, camera có thể bị kích hoạt liên tục bởi các rung động nhỏ không nguy hiểm như tiếng sấm sét, gió bão lớn làm rung lắc xe hoặc xe tải nặng chạy ngang qua đường. Việc này sẽ gây tiêu hao nhiều điện năng của bình ắc quy và làm đầy thẻ nhớ bằng các video không cần thiết.
Cuối cùng, hãy duy trì thói quen định kỳ từ 1 đến 2 tháng tiến hành format (định dạng) thẻ nhớ trực tiếp trên camera hành trình ô tô. Việc này giúp dọn sạch các tệp tin lỗi phát sinh trong quá trình ghi đè liên tục, giải phóng các video bị khóa do cảm biến va chạm tự động lưu trữ, đảm bảo vòng lặp ghi hình luôn hoạt động trơn tru.
Kiểm Tra Thực Tế Và Xử Lý Sự Cố Thường Gặp
Quy trình nghiệm thu sau khi lắp đặt giúp bạn đảm bảo hệ thống hoạt động hoàn hảo và an toàn trước khi đưa xe vào vận hành thực tế.
Quy trình nghiệm thu:
- Bật khóa điện xe sang nấc ON hoặc khởi động động cơ: Kiểm tra xem camera hành trình ô tô có tự động bật nguồn, hiển thị màn hình chào mừng và bắt đầu ghi hình bình thường hay không.
- Tắt máy xe, rút chìa khóa và đóng cửa: Quan sát camera xem thiết bị có tự động chuyển đổi sang trạng thái Parking Mode sau khoảng 10 đến 30 giây hay không (thường biểu hiện bằng việc màn hình tắt đi và đèn LED chỉ báo trạng thái nhấp nháy chậm).
- Khởi động lại xe một lần nữa: Đảm bảo quá trình chuyển đổi nguồn điện diễn ra mượt mà, camera không bị sập nguồn đột ngột hay khởi động lại nhiều lần.
Xử lý các sự cố thường gặp:
- Camera không bật khi tắt máy: Nếu camera tắt lịm hoàn toàn và không chuyển sang chế độ đỗ xe, hãy kiểm tra lại kết nối của đầu dây BATT (nguồn liên tục) trong hộp cầu chì. Chắc chắn rằng kẹp lấy điện (Fuse tap) đã được cắm đúng chiều, tiếp xúc tốt với chân cầu chì và cầu chì bảo vệ không bị đứt. Kiểm tra lại dây GND xem đã được siết chặt vào phần khung kim loại trần của xe hay chưa.
- Bình ắc quy bị yếu hoặc sụt áp: Nếu sau một hoặc hai ngày đỗ xe, bạn thấy xe đề nổ khó khăn hoặc nhận được cảnh báo sụt áp bình từ hệ thống của xe, hãy lập tức điều chỉnh ngưỡng ngắt điện áp thấp (Low-voltage cutoff) trên Hardwire Kit lên mức cao hơn (ví dụ nâng từ 11.8V lên 12.2V). Nếu tình trạng vẫn tiếp diễn, bạn cần đưa xe đi kiểm tra sức khỏe của bình ắc quy, vì bình cũ bị chai sẽ có dung lượng thực tế rất thấp và không chịu được tải liên tục.
- Mất hoặc không nhận tín hiệu GPS: Khi camera không hiển thị tốc độ hoặc bản đồ định vị, hãy kiểm tra lại vị trí lắp đặt của module GPS. Đảm bảo module không bị che khuất bởi các tấm chắn nắng có lớp bạc cách nhiệt, phim cách nhiệt chứa kim loại nặng hoặc các thiết bị phát sóng điện từ khác trong xe. Thử di chuyển xe ra khu vực không gian thoáng đãng để kiểm tra lại khả năng bắt sóng vệ tinh.
Câu Hỏi Thường Gặp (FAQ)
Camera hành trình có làm hỏng bình ắc quy ô tô không?
Camera hành trình ô tô hoàn toàn không làm hỏng bình ắc quy nếu được đấu nối đúng kỹ thuật thông qua bộ Hardwire Kit tích hợp tính năng tự động ngắt nguồn khi điện áp thấp. Tuy nhiên, nếu bình ắc quy xe của bạn đã sử dụng lâu năm, bị chai hoặc có dung lượng dự trữ thấp, việc duy trì nguồn điện liên tục cho camera (dù đã có mạch bảo vệ) vẫn có thể khiến lượng điện còn lại không đủ để đề nổ xe trong thời tiết lạnh. Trong trường hợp này, hoặc nếu bạn thường xuyên đỗ xe dài ngày không đi, giải pháp tối ưu nhất là lắp đặt thêm một bộ pin dự phòng chuyên dụng cho camera hành trình (dash cam battery pack). Bộ pin này sẽ tự động sạc đầy khi xe chạy và cấp điện riêng biệt cho camera khi đỗ xe, giúp bảo vệ hoàn hảo và tuyệt đối cho bình ắc quy nguyên bản của xe.
Có nên tự lắp đặt camera hành trình nếu xe còn bảo hành?
Trước khi tự lắp đặt, bạn nên tham khảo kỹ các điều khoản trong sổ bảo hành của hãng xe. Việc sử dụng kẹp lấy điện chuyên dụng (Fuse tap) để đấu nối nguồn trong hộp cầu chì được coi là phương pháp lắp đặt không xâm lấn (non-invasive) vì hoàn toàn không phải cắt, trích hay đấu nối trực tiếp vào bó dây điện nguyên bản của xe. Do đó, phương pháp này cực kỳ an toàn và hầu như không ảnh hưởng đến chế độ bảo hành chung của phương tiện. Tuy nhiên, nếu trong quá trình tự thao tác, bạn chọn sai chân cầu chì, sử dụng thiết bị Hardwire Kit kém chất lượng dẫn đến chập cháy cục bộ tại hộp cầu chì, hãng xe hoàn toàn có quyền từ chối bảo hành đối với hệ thống điện liên quan. Nếu bạn muốn đảm bảo an toàn tuyệt đối cho quyền lợi bảo hành của mình, hãy mang xe đến các trung tâm dịch vụ chính hãng hoặc các gara uy tín có kỹ thuật viên lành nghề để thực hiện lắp đặt.
