Lắp đặt biến áp 24V cho hệ thống âm thanh xe hơi là giải pháp kỹ thuật giúp ổn định điện áp, cấp nguồn hiệu quả cho đầu phát, module bluetooth và các cổng USB mở rộng. Quá trình này đòi hỏi sự chính xác trong từng bước đấu nối để đảm bảo chất lượng âm thanh không bị nhiễu và hệ thống điện trên xe hoạt động an toàn. Việc can thiệp vào hệ thống điện ô tô luôn tiềm ẩn những rủi ro về chập cháy nếu không tuân thủ đúng quy trình kỹ thuật. Do đó, người thực hiện cần nắm vững sơ đồ mạch điện của xe, kiểm tra kỹ thông số thiết bị và chuẩn bị đầy đủ dụng cụ bảo hộ trước khi bắt đầu.
Chuẩn bị dụng cụ và kiểm tra thông số an toàn
Trước khi tiến hành lắp đặt, việc đầu tiên là xác định tính tương thích giữa hệ thống điện nguyên bản của xe và thiết bị biến áp 24V. Bạn cần kiểm tra kỹ hướng dẫn sử dụng của nhà sản xuất xe để biết rõ điện áp định mức của hệ thống điện trên xe là 12V hay 24V. Đối với các dòng xe tải lớn hoặc xe khách sử dụng hệ thống điện 24V, việc lắp biến áp hạ áp hoặc ổn áp 24V sẽ khác biệt hoàn toàn so với việc lắp bộ kích áp từ 12V lên 24V trên các dòng xe con thông thường. Hãy đối chiếu thông số điện áp đầu vào (Input) và đầu ra (Output) được in rõ ràng trên nhãn vỏ của biến áp để đảm bảo thiết bị hoạt động đúng dải điện áp cho phép.
Để quá trình thi công diễn ra thuận lợi và an toàn, bạn cần chuẩn bị đầy đủ các dụng cụ chuyên dụng. Một chiếc đồng hồ vạn năng chất lượng là thiết bị không thể thiếu để đo đạc chính xác điện áp và kiểm tra thông mạch. Bên cạnh đó, hãy chuẩn bị sẵn kìm tuốt dây, kìm cắt, tuốc nơ vít các cỡ, băng keo cách điện chuyên dụng cho ô tô, ống co nhiệt và dây dẫn điện. Dây dẫn điện cần chọn loại có lõi đồng nhiều sợi với tiết diện phù hợp, đảm bảo khả năng chịu tải tốt dựa trên công suất tổng của hệ thống âm thanh và các thiết bị ngoại vi để tránh hiện tượng quá nhiệt trên đường truyền.

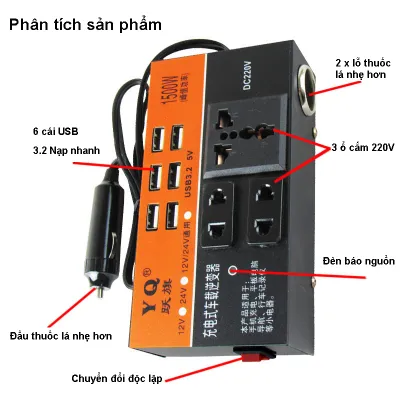

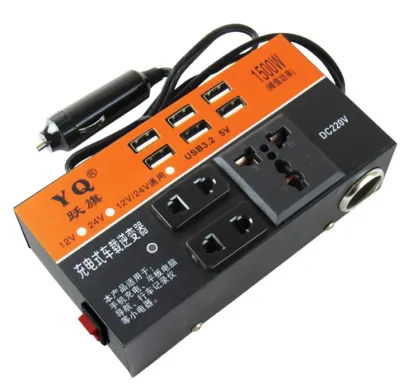

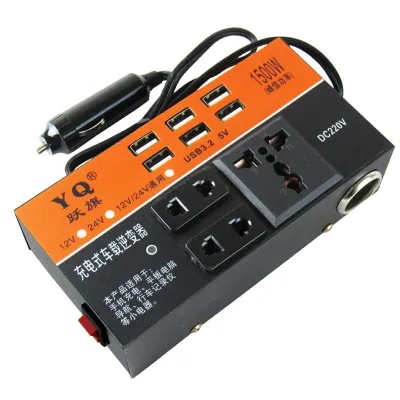

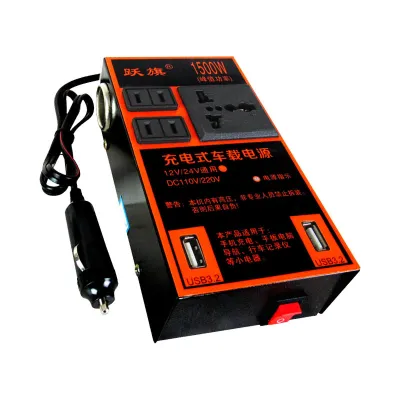

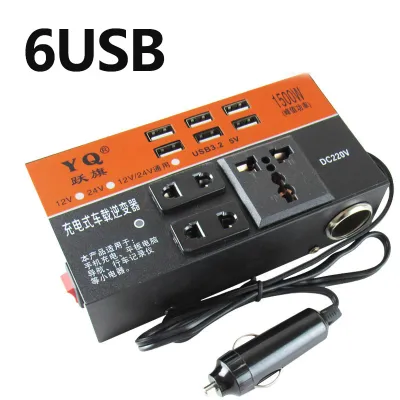

Sản phẩm được đề cập trong cẩm nang này
Giá có thể thay đổi. Vui lòng xem trang sản phẩm để biết giá mới nhất.
An toàn điện là ưu tiên hàng đầu trong mọi thao tác kỹ thuật trên ô tô. Trước khi chạm vào bất kỳ đầu dây điện nào, bạn bắt buộc phải ngắt kết nối cực âm của bình ắc quy xe. Thao tác này giúp triệt tiêu hoàn toàn dòng điện chạy trong khung xe, ngăn ngừa triệt để nguy cơ đoản mạch, đánh lửa hoặc làm hỏng các hộp điều khiển điện tử nhạy cảm trên xe. Hãy cố định đầu dây cực âm vừa tháo ra ở một vị trí cách ly an toàn để tránh trường hợp dây vô tình tiếp xúc lại với cọc bình trong quá trình bạn đang thao tác đấu nối.
Quy trình đấu nối biến áp 24V cho đầu âm thanh
Quy trình đấu nối biến áp cần được thực hiện theo một trình tự logic chặt chẽ để bảo vệ cả thiết bị âm thanh lẫn hệ thống điện của xe. Bước đầu tiên là xác định chính xác các nguồn cấp điện từ xe bao gồm nguồn dương thường trực (thường ký hiệu là BATT hoặc 12V+/24V+), nguồn kích hoạt qua ổ khóa (ACC) và dây mát (GND). Vị trí lấy mát cần được chọn ở những điểm kim loại trần trên khung xe, không bị phủ sơn, không bị rỉ sét và được siết chặt bằng bu-lông để đảm bảo độ tiếp xúc tốt nhất, hạn chế tối đa hiện tượng nhiễu ù nền cho hệ thống âm thanh.
Sau khi đã xác định được các đầu dây, bạn tiến hành đấu nối nguồn đầu vào của biến áp vào hệ thống điện của xe. Đầu ra của biến áp sẽ được kết nối trực tiếp với các dây nguồn tương ứng của đầu âm thanh theo đúng sơ đồ ký hiệu được nhà sản xuất cung cấp trên tem nhãn hoặc sách hướng dẫn. Hãy lưu ý rằng việc đấu sai cực tính (ngược chiều âm dương) có thể ngay lập tức phá hủy các linh kiện bán dẫn bên trong biến áp hoặc đầu phát âm thanh, do đó cần sử dụng đồng hồ vạn năng để đo kiểm tra lại cực tính của dây nguồn trước khi đấu nối chính thức.
Để bảo vệ mạch điện khỏi các sự cố quá tải hoặc chập mạch ngoài ý muốn, việc lắp đặt một cầu chì độc lập là bắt buộc. Cầu chì này phải được lắp trên đường dây dương đầu vào của biến áp và đặt ở vị trí càng gần nguồn điện chính của xe càng tốt. Trị số dòng điện của cầu chì cần được tính toán phù hợp với công suất tiêu thụ tối đa của biến áp, không chọn cầu chì có trị số quá lớn vì sẽ làm mất tác dụng bảo vệ khi xảy ra sự cố, cũng không chọn quá nhỏ gây đứt cầu chì liên tục trong quá trình sử dụng bình thường.
Mọi mối nối điện trong hệ thống phải được thực hiện một cách chắc chắn bằng cách hàn thiếc hoặc sử dụng các đầu cos nối chuyên dụng. Sau khi nối, bạn cần luồn ống co nhiệt vào và dùng máy khò nhiệt để ống co lại ôm sát mối nối, tạo lớp cách điện và chống ẩm vượt trội so với việc chỉ quấn băng keo thông thường. Cuối cùng, hãy sử dụng dây rút nhựa để định vị và cố định toàn bộ đường dây gọn gàng dọc theo các bó dây nguyên bản của xe, tránh xa các chi tiết chuyển động như trục vô lăng, chân ga, chân phanh và các khu vực có nhiệt độ cao như hệ thống sưởi hay khoang động cơ.
Cấp nguồn cho module Bluetooth và cổng USB mở rộng
Khi tích hợp thêm các thiết bị phụ trợ như module bluetooth và cổng sạc USB mở rộng, việc tính toán tổng công suất tiêu thụ là bước cực kỳ quan trọng. Bạn cần cộng tổng dòng điện tiêu thụ (tính bằng Ampere) hoặc công suất (tính bằng Watt) của đầu âm thanh, module bluetooth và các thiết bị dự kiến sẽ cắm vào cổng USB. Tổng con số này phải nhỏ hơn công suất chịu tải định mức tối đa được ghi trên nhãn của biến áp 24V, tốt nhất là chỉ nên khai thác khoảng 70% đến 80% công suất thiết kế của biến áp để thiết bị luôn hoạt động trong dải nhiệt độ an toàn và bền bỉ.
Để tránh hiện tượng nhiễu tín hiệu âm thanh và đảm bảo các thiết bị phụ trợ hoạt động đồng bộ, phương án lấy nguồn cần được cân nhắc kỹ lưỡng. Thay vì đấu song song trực tiếp tất cả các thiết bị vào đầu ra chính của biến áp, bạn nên ưu tiên lấy nguồn cấp cho module bluetooth và cổng USB từ các đường nguồn phụ trên đầu âm thanh, chẳng hạn như dây kích nguồn ăng-ten (Power Antenna) hoặc dây ACC out. Cách đấu nối này giúp các thiết bị phụ trợ chỉ khởi động khi đầu âm thanh được bật, đồng thời tận dụng được mạch lọc nhiễu tích hợp sẵn bên trong đầu phát để mang lại chất lượng âm thanh bluetooth trong trẻo hơn.
Trong trường hợp module bluetooth hoặc cổng USB yêu cầu điện áp hoạt động thấp hơn (ví dụ như 5V đối với cổng USB thông thường), bạn bắt buộc phải sử dụng thêm các bộ hạ áp chuyên dụng (mạch buck hạ áp từ 24V xuống 5V) chứ không được đấu trực tiếp vào nguồn 24V. Nếu trong quá trình tính toán phụ tải, bạn nhận thấy tổng dòng điện của các thiết bị vượt quá ngưỡng chịu tải an toàn của biến áp hiện tại, hãy dừng ngay việc lắp đặt. Việc cố tình vận hành hệ thống quá tải sẽ dẫn đến sụt áp, làm giảm tuổi thọ thiết bị âm thanh và nghiêm trọng hơn là gây cháy nổ biến áp do quá nhiệt. Lúc này, giải pháp duy nhất là nâng cấp lên một bộ biến áp có công suất lớn hơn hoặc phân chia lại nguồn cấp từ các đường điện độc lập khác trên xe.
Kiểm tra hoạt động và điều kiện dừng thi công
Sau khi hoàn tất toàn bộ các bước đấu nối và bọc cách điện cẩn thận, bạn cần thực hiện quy trình kiểm tra hệ thống một cách bài bản trước khi lắp hoàn thiện các tấm ốp nội thất của xe. Hãy kết nối lại cực âm của bình ắc quy, sau đó sử dụng đồng hồ vạn năng để đo điện áp tại các đầu cực của biến áp khi hệ thống chưa bật và khi hệ thống bắt đầu hoạt động. Điện áp đầu ra của biến áp phải nằm trong dải sai số cho phép của thiết bị âm thanh theo đúng tài liệu kỹ thuật đi kèm; nếu phát hiện điện áp tăng cao bất thường hoặc sụt giảm quá sâu dưới tải, cần ngắt nguồn ngay để kiểm tra lại sơ đồ đấu nối.
Tiếp theo, bạn tiến hành khởi động xe và lần lượt kiểm tra hoạt động của từng chức năng trên hệ thống giải trí. Hãy bật đầu âm thanh để kiểm tra chất lượng loa, sau đó kích hoạt kết nối bluetooth với điện thoại di động để thử nghiệm khả năng truyền phát nhạc và đàm thoại rảnh tay xem có bị trễ, bị rè hay lẫn tiếng ù xì từ động cơ hay không. Cắm thử một thiết bị ngoại vi vào cổng USB mở rộng để xác nhận khả năng nhận diện dữ liệu nhạc cũng như tốc độ sạc pin ổn định của cổng nguồn này.
Trong quá trình thử nghiệm, bạn phải luôn cảnh giác với các dấu hiệu bất thường của hệ thống điện. Nếu phát hiện biến áp nóng lên một cách nhanh chóng và tỏa nhiệt cực kỳ cao khi sờ vào, xuất hiện mùi khét của nhựa cháy, có tiếng rít rít lạ phát ra từ biến áp hoặc điện áp hiển thị trên đồng hồ đo bị sụt giảm nghiêm trọng, hãy lập tức tắt khóa điện và tháo cực âm ắc quy ra. Đây là những dấu hiệu cảnh báo sự cố đoản mạch hoặc quá tải nghiêm trọng. Trong tình huống này, bạn không nên tự ý cố gắng khởi động lại hệ thống mà hãy tìm kiếm sự trợ giúp từ các thợ điện ô tô chuyên nghiệp để được kiểm tra bằng các thiết bị chuyên dụng, đảm bảo an toàn tuyệt đối cho phương tiện.
Câu hỏi thường gặp (FAQ)
Có thể lắp biến áp 24V cho xe sử dụng hệ thống điện 12V không?
Biến áp hoặc bộ chuyển đổi nguồn chỉ hoạt động an toàn và hiệu quả khi điện áp đầu vào thực tế của xe tương thích hoàn toàn với thông số đầu vào ghi trên nhãn thiết bị. Nếu xe của bạn sử dụng hệ thống điện 12V (hầu hết các dòng xe con, xe SUV hiện nay) và bạn muốn cấp nguồn cho thiết bị âm thanh yêu cầu điện áp 24V, bạn bắt buộc phải sử dụng một bộ kích áp (Step-up Converter) từ 12V lên 24V chứ không thể dùng biến áp hạ áp thông thường dành cho xe 24V. Việc đấu nối sai lệch điện áp đầu vào không những khiến thiết bị không thể hoạt động mà còn có nguy cơ gây hỏng hóc vĩnh viễn cho cả bộ chuyển đổi lẫn hệ thống điện nguyên bản của xe. Hãy luôn đọc kỹ tem nhãn thông số và sách hướng dẫn sử dụng đi kèm thiết bị trước khi tiến hành đấu nối.
Tại sao biến áp bị nóng khi sử dụng nhiều thiết bị cùng lúc?
Hiện tượng biến áp ấm lên trong quá trình hoạt động là hoàn toàn bình thường do hao phí năng lượng dưới dạng nhiệt năng khi dòng điện đi qua các cuộn dây và linh kiện bán dẫn. Tuy nhiên, nếu vỏ ngoài của biến áp nóng rát đến mức không thể chạm tay vào, đây là dấu hiệu cảnh báo thiết bị đang bị quá tải công suất hoặc được lắp đặt ở vị trí quá kín, thiếu sự thông gió cần thiết. Để khắc phục, bạn cần sử dụng đồng hồ đo để kiểm tra lại tổng dòng điện tiêu thụ thực tế của tất cả các thiết bị đang kết nối xem có vượt quá giới hạn cho phép của biến áp hay không. Đồng thời, hãy di dời biến áp đến một vị trí thông thoáng hơn dưới táp-lô, tránh xa các nguồn nhiệt khác của xe và đảm bảo luồng không khí xung quanh có thể lưu thông tốt để hỗ trợ quá trình tản nhiệt tự nhiên.
